GIGABYTE、進化した電源設計によるファンレス化とネットワーク機能を強化したX570チップ搭載ATXマザーボード「X570S AORUS ELITE AX」

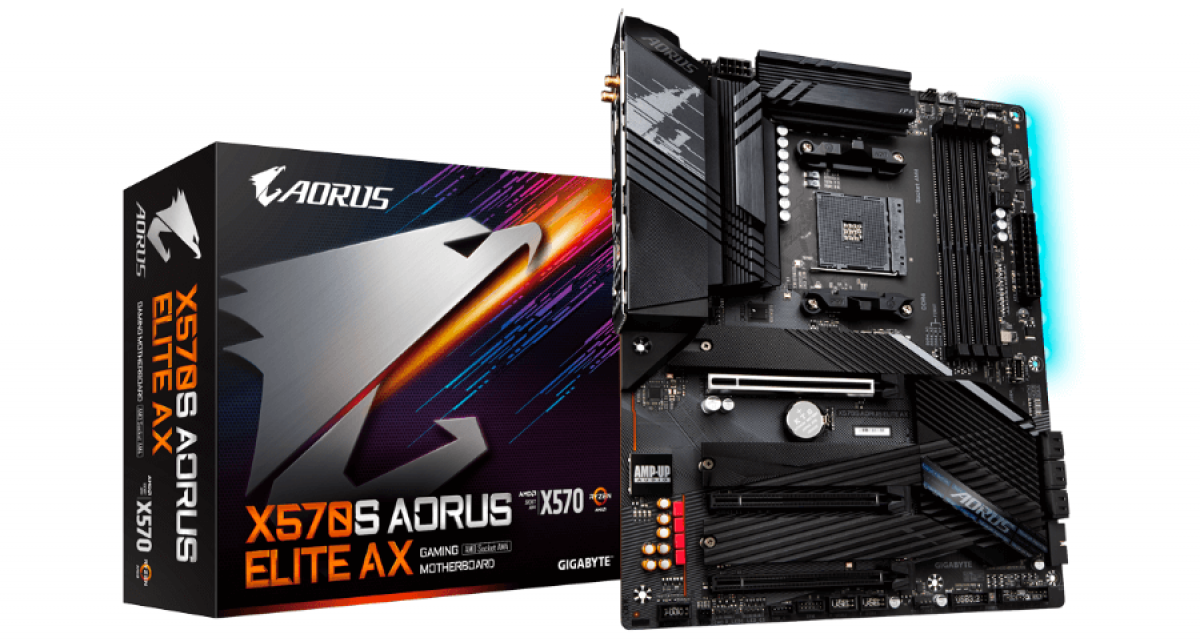

GIGABYTEのAORUSシリーズからSocket AM4に対応するAMD X570チップセット搭載ATXマザーボード「X570S AORUS ELITE AX (rev. 1.1)」が登場、2021年9月25日(土)より販売を開始している。
AMD Ryzen 5000 シリーズCPUのパフォーマンスを最大限発揮するための進化を遂げたパワーソリューション
GIGABYTEのAORUSシリーズからSocket AM4に対応するAMD X570チップセット搭載ATXマザーボード「X570S AORUS ELITE AX (rev. 1.1)」が登場、2021年9月25日(土)より販売を開始している。

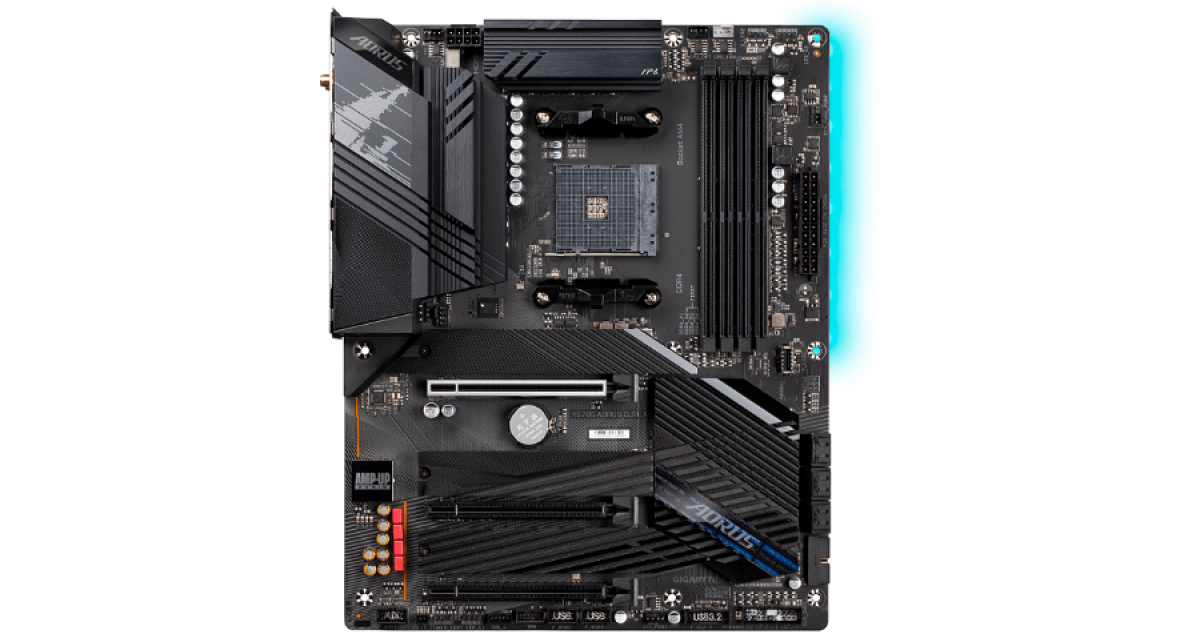

2019年7月に登場した「X570 AORUS ELITE」から60A DrMOSを採用し主に電源回路、ネットワーク機能を強化、さらに3基のPCIe 4.0 M.2 スロットを搭載するなど、改良がくわえられたのが今回登場した「X570S AORUS ELITE AX (rev. 1.1)」。
ファームウェアの改良によりチップセットファンが除かれファンレス化されたのもポイント。2.5GbE有線ネットワークの他、Wi-Fi 6E対応の無線ネットワークを標準装備する。
付属品は、マニュアル、SATAケーブル×4、M.2ネジセット、WiFiアンテナ、Gコネクタで保証期間は2年。
その他、主な仕様やスペックは下記の通り。
型番 | X570S AORUS ELITE AX |
メーカー | GIGABYTE |
ブランド | AORUS Gaming |
シリーズ | AMD 500シリーズ |
Windows 11 対応状況 | 対応予定 ※詳細についてはメーカーリリースページをご確認下さい。 |
対応ソケット | Socket AM4 |
対応CPU | AMD Ryzen 5000 (G) シリーズ、AMD Ryzen (PRO) 4000Gシリーズ、第3/2世代AMD Ryzen シリーズ [Vermeer、Cezanne、Renoir、Matisse、Pinnacle Ridge、Picasso] ※第1世代Ryzen(Summit Ridge)およびAMD 第7世代AシリーズAPU(Bristol Ridge)には非対応となります。 |
搭載チップセット | AMD X570 |
メモリスロット | 4× DDR4 UDIMM |
対応メモリスピード |
DDR4-4400+(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/2933/2667/2400/2133 MHz ※※Ryzen 5000、Ryzen (PRO) 4000G、第3世代Ryzenプロセッサ搭載時 : メモリ2枚搭載時は3200MHz、メモリ4枚搭載時は2933MHz(Single rank)もしくは2667MHz(Dual rank)でのサポートとなります。3300MHz以上はオーバークロック動作の為保証対象外となります。 DDR4-3600(OC)/3400(OC)/3333(OC)/3200(OC)/2933/2667/2400/2133 MHz ※第2世代Ryzen(Pinnacle Ridge)プロセッサ搭載時 : メモリ2枚搭載時は2933MHz、メモリ4枚搭載時は2933MHz(Single rank)もしくは2667/2400/2133MHz(Dual rank)でのサポートとなります。3200MHz以上はオーバークロック動作の為保証対象外となります。 DDR4-3600(OC)/3400(OC)/3333(OC)/3200(OC)/2933/2667/2400/2133 MHz ※第2世代Ryzen 3000G(Picasso)プロセッサ搭載時 : メモリ1枚搭載時は2933MHz(Single rank)もしくは2667MHz(Dual rank)、メモリ2枚搭載時は2667MHz(Single rank / Dual rank)、メモリ4枚搭載時は2667MHz(Single rank)もしくは2400/2133MHz(Dual rank)でのサポートとなります。3200MHz以上はオーバークロック動作の為保証対象外となります。 |
メモリ最大搭載容量 | 最大128GB (32GB×4) |
メモリチャンネルアーキテクチャー | 2「デュアルチャンネル」 |
対応メモリプロファイルタイプ | XMP |
ECCメモリ対応 | ECC対応 (un-bufferedメモリ対応 : ECC機能の有効・無効は使用するプロセッサーにより異なります) |
グラフィックス出力機能 |
1× HDMI 2.1 (AMD Ryzen APU(5000G/4000G/3000G/2000Gシリーズ)搭載時のみ使用可能) |
拡張スロット |
1× PCIe 4.0×16 スロット (※Ryzen 5000G、Ryzen (PRO) 4000G、第2世代Ryzen搭載時はPCIe 3.0までの対応。Ryzen 3000G(Picasso)搭載時の動作モードは×8 (PCIe3.0) となります) 1× PCIe 4.0×4 スロット (×16スロット形状 ※PCIEX2スロットと同時使用時は動作モードが×2までとなります。※Ryzen 5000G、Ryzen (PRO) 4000G、Ryzen 3000G、第2世代Ryzen搭載時はPCIe 3.0までの対応) 1× PCIe 4.0×2 スロット (×16スロット形状 ※PCIEX4スロットと帯域を共有しており同時使用時はPCIEX4スロットの動作モードが×2までとなります。※Ryzen 5000G、Ryzen (PRO) 4000G、Ryzen 3000G、第2世代Ryzen搭載時はPCIe 3.0までの対応) |
マルチGPU対応 | 2-Way AMD CROSSFIRE |
オーディオ機能 | Realtek ALC1220-VB 8CH HD Audio Codec |
ストレージ機能 |
1× M.2 スロット (M2A_CPU、Key M、Type 2260/2280/22110 SSD対応、M.2ヒートシンク付き(取り外し可能)、SATA もしくは PCIe 4.0/3.0×4 いずれかの接続をサポート ※Ryzen 5000G、Ryzen (PRO) 4000G、Ryzen 3000G、第2世代Ryzen搭載時はPCIe 3.0までのサポートとなります) 1× M.2 スロット (M2B_SB、Key M、Type 2260/2280/22110 SSD対応、M.2ヒートシンク付き(取り外し可能)、SATA もしくは PCIe 4.0/3.0×4 いずれかの接続をサポート ※Ryzen 5000G、Ryzen (PRO) 4000G、Ryzen 3000G、第2世代Ryzen搭載時はPCIe 3.0までのサポートとなります) 1× M.2 スロット (M2C_SB、Key M、Type 2260/2280/22110 SSD対応、M.2ヒートシンク付き(取り外し可能)、SATA もしくは PCIe 4.0/3.0×4 いずれかの接続をサポート ※Ryzen 5000G、Ryzen (PRO) 4000G、Ryzen 3000G、第2世代Ryzen搭載時はPCIe 3.0までのサポート ※PCIe接続時はSATA3 4/SATA3 5と排他仕様) 6× SATA 6Gb/s ポート (AMD X570 [RAID 0/1/10 対応] ※M2C_SBスロットと排他仕様あり) |
USBポート |
1× USB 20Gbps (USB3.2 Gen2×2) Type-C (ASMedia : 1× バックパネル) 3× USB 10Gbps (USB3.2 Gen2) Type-A (AMD X570 : 3× バックパネル) 4× USB 5Gbps (USB3.2 Gen1) Type-A (AMD CPU内蔵USB : 4× バックパネル) 4× USB 2.0 Type-A (AMD X570 + USB HUB : 4× バックパネル) 1× フロント USB 10Gbps (USB3.2 Gen2) Type-C ポート (AMD X570 : 1× フロントパネルコネクタ) 4× USB 5Gbps (USB3.2 Gen1) ポート (AMD X570 : 2× 基板上コネクタ、4ポート対応) 4× USB 2.0 ポート (AMD X570 + USB HUB : 2× 基板上コネクタ、4ポート対応) |
ネットワーク機能 | 1× 2.5Gigabit LAN (RJ45) ポート (Realtek) |
無線ネットワーク機能 | Wi-Fi 6E (IEEE 802.11a/b/g/n/ac/ax)+Bluetooth 5.2 (AMD Wi-Fi 6E RZ608) |
LEDエフェクト | 搭載 (RGB FUSION 2.0) |

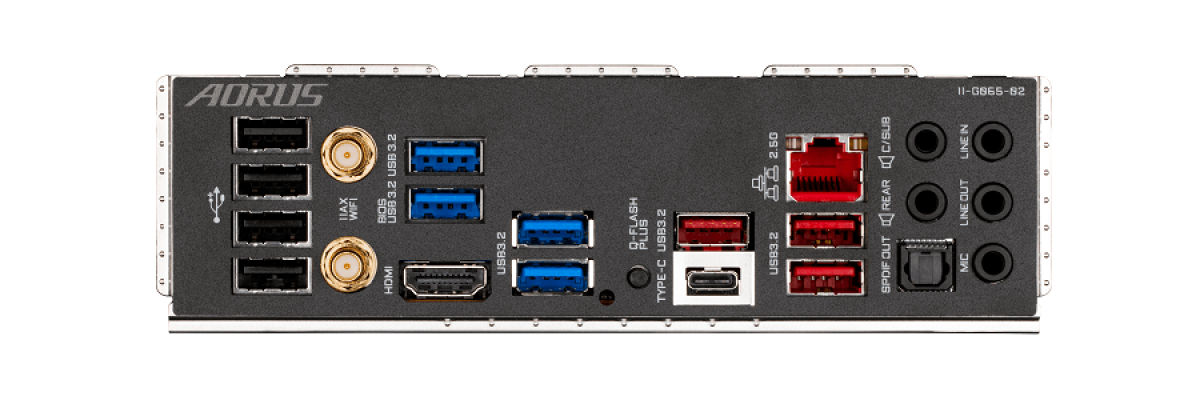

バックパネルポート |
1× Q-Flash Plus スイッチ 1× HDMI ポート 2× WiFi アンテナコネクタ 1× USB3.2 Gen2×2 Type-C ポート 3× USB3.1 Gen2 Type-A ポート 4× USB3.0 (USB3.1 Gen1) Type-A ポート 4× USB2.0 Type-A ポート 1× LAN (RJ45) ポート 1× 光デジタルS/PDIF出力 5× オーディオジャック |
マザーボード規格 | ATX (305 × 244 mm) |
対応OS | Windows 10 (64bit) ※Socket AM4マザーボード及びAMD Ryzenプロセッサーの対応OSは Windows 10 64bit 以降となり、Windows8.1/7についてはサポート対象外となります。 |
主な特徴 |
GIGABYTEゲーミングブランド「AORUS」のゲーミングマザー! AMD Ryzen 5000 シリーズ対応AMD X570搭載ATXサイズ! カスタマイズ可能なRGB LEDイルミネーション機能、USB3.2 GEN2×2 Type-C、3つのPCIe4.0/3.0×4接続対応M.2スロット、Realtek 2.5GbE、AMD WiFi 6E & BT5.2等などを搭載しています。 12+2 フェーズ・デジタル電源設計: 60A DrMOS / 大型ヒートシンク搭載 / M.2 Thermal Guard 付き 3連 NVMe PCIe 4.0/3.0×4 M.2 スロット Realtek 2.5GbE 有線 LAN 搭載 / AMD WiFi 6E 802.11ax 無線 LAN & BT 5.2 対応 / AMP-UP オーディオ : ALC1220-VB & WIMA 音響コンデンサ付 / SuperSpeed USB 3.2 Gen.2x2 Type-C 搭載 Q-Flash Plus 機能搭載 (CPU & メモリ類無しでの BIOS 更新可能) / RGB FUSION 2.0 対応 |
付属品 | マニュアル、SATAケーブル×4、M.2ネジセット、WiFiアンテナ、Gコネクタ |
備考 | ※商品外観、仕様、付属品等は予告なく変更されることがございます。 |
保証期間 | 2年間 |
JAN/EUCコード | 4571486464656 |
発売日 |
2021-09-25 |
GIGABYTEゲーミングブランド「AORUS」のゲーミングマザー! AMD Ryzen 5000 シリーズ対応AMD X570搭載ATXサイズ! カスタマイズ可能なRGB LEDイルミネーション機能、USB3.2 GEN2×2 Type-C、3つのPCIe4.0/3.0×4接続対応M.2スロット、Realtek 2.5GbE、AMD WiFi 6E & BT5.2等などを搭載しています。
