ASRockからZ690チップ搭載DDR4対応MicroATXマザーボード「Z690M Phantom Gaming 4」

ASRockのPhantom Gamingシリーズからインテル第12世代COREプロセッサー向けソケットLGA1700対応Z690チップセット搭載DDR4仕様のMicroATXマザーボード「Z690M Phantom Gaming 4」が登場、2021年12月24日(金)より販売を開始している。 希少なZ690 MicroATXフォームファクタモデル。

ビュー: 4646
公開日: 2021-12-24 (更新 2022-04-11)

ASRockのZ690 DDR4 Micro-ATXマザーボード


ASRockのPhantom Gamingシリーズからインテル第12世代COREプロセッサー向けソケットLGA1700対応Z690チップセット搭載DDR4仕様のMicroATXマザーボード「Z690M Phantom Gaming 4」が登場、2021年12月24日(金)より販売を開始している。


「Z690M Phantom Gaming 4」はASRock Phantom Gamingシリーズでは最下位グレートとなるエントリーゲーマー向けに位置するAlder LakeことLGA1700プロセッサー対応のマザーボードで、MicroATXフォームファクタである事やDDR4メモリー対応版などが特長。

主な仕様としては50A Dr.MOSによる7フェーズのデジタル電源回路を搭載し、PCIe4.0対応PCIe×16スロットを備えるほか、PCI-Express3.0(x4/x16形状)x1、PCI-Express3.0(x1)x1、M.2 2230(ワイヤレスモジュール用)x1、SATA3.0(6Gbps)x4、Hyper M.2×2、Intel I219V 有線ギガビットLANmRealtek ALC897 7.1ch HDオーディオ、HDMIx1、USB3.2 Gen.2×2、USB3.2 Gen.1×4などを備える。


メーカー ASRock
ブランド Phantom Gaming
シリーズ インテル 600シリーズ
Windows 11 対応状況 対応
対応ソケット LGA1700
対応CPU 第12世代 インテル® Core™ プロセッサー (※第11世代以前のインテル® Core™ プロセッサーとは互換性がありませんのでご注意ください。)
搭載チップセット intel Z690
メモリスロット 4× DDR4 UDIMM
対応メモリスピード DDR4-4800+(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3200 MHz ※DDR4-3300MHz以上はオーバークロック動作の為、動作保証対象外となります。
メモリ最大搭載容量 最大128GB (32GB×4)
メモリチャンネルアーキテクチャー 2「デュアルチャンネル」
対応メモリプロファイルタイプ XMP
ECCメモリ対応 ECC非対応
グラフィックス出力機能 1× HDMI 2.1
(CPU内蔵グラフィックス機能を利用)
拡張スロット 1× PCIe 4.0×16 スロット (※本マザーボードはPCIe4.0までの対応となります。)
1× PCIe 3.0×4 スロット (×16スロット形状)
1× PCIe 3.0×1 スロット
1× M.2 スロット (M2_WIFI、Key E、Type2230 WiFi/BTモジュールをサポート)
マルチGPU対応 2-Way AMD CROSSFIRE
オーディオ機能 Realtek ALC897 8CH HD Audio (8CH オーディオ出力はフロントパネルのHDオーディオモジュールを使用時に対応)
ストレージ機能 1× M.2 スロット (M2_1、Key M、type 2242/2280 SSD対応、PCIe Gen4×4(64Gb/s)接続をサポート)
1× M.2 スロット (M2_2、Key M、type 2280 SSD対応、SATA(6Gb/s)もしくはPCIe Gen4×4(64Gb/s)いずれかの接続をサポート : SATA接続時SATA3_0ポートと排他仕様)
4× SATA 6Gb/s ポート (intel Z690 [RAID 0/1/5/10、インテルRST対応] : M.2スロットと排他仕様あり)
USBポート 2× USB 10Gbps (USB3.2 Gen2) Type-A (intel Z690 : 2× バックパネル)
4× USB 5Gbps (USB3.2 Gen1) Type-A (intel Z690 + USB HUB : 4× バックパネル)
4× USB 5Gbps (USB3.2 Gen1) ポート (intel Z690 : 2× 基板上コネクタ、4ポート対応)
4× USB 2.0 ポート (intel Z690 : 2× 基板上コネクタ、4ポート対応)
ネットワーク機能 1× Gigabit LAN (RJ45) ポート (intel I219-V)
無線ネットワーク機能 --
LEDエフェクト -- (RGB LEDヘッダオンボード : 対応機器を接続しASRock POLYCHROME SYNCでコントロール可能)

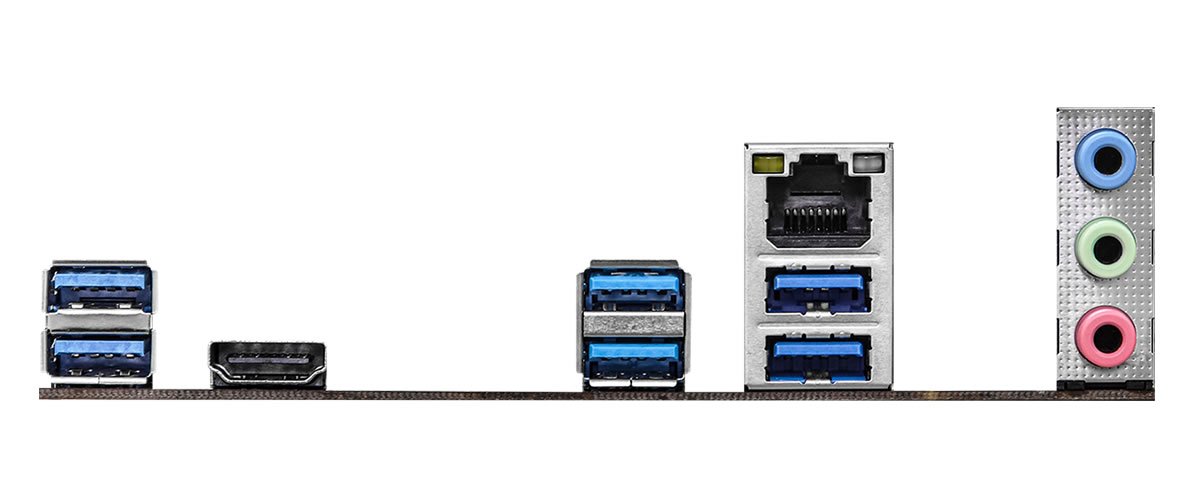

バックパネルポート 1× HDMI ポート
2× USB3.1 Gen2 (USB3.2 Gen2) Type-A ポート
4× USB3.0 (USB3.2 Gen1) Type-A ポート
1× LAN (RJ45) ポート
3× オーディオジャック
マザーボード規格 Micro-ATX (244 × 244 mm)
対応OS Windows 11
Windows 10 64bit (Version 21H1以降推奨) ※Version 1909(19H2)以前のバージョンでは動作しませんのでご注意下さい。
付属品 マニュアル、サポートDVD、I/Oシールドパネル、SATA 6Gb/s ケーブル ×2、M.2ネジセット
保証期間 2年間
JAN/EUCコード 4710483935992
発売日 2021-12-24
Phantomの名を冠するASRockゲーミングマザーボード! 第12世代 intel Coreプロセッサ対応 intel Z690搭載MicroATXサイズ!PCIe4.0対応PCIe×16スロット、2つのPCIe4.0×4接続対応M.2スロット、intel GbE等を搭載しています。オンボードのRGB LEDヘッダに対応機器を接続しASRock POLYCHROME SYNCでコントロール可能です。
取扱終了
詳しく見る

【お詫びと訂正】

2021年12月25日(土)

記事内容において、誤字がございました。 読者の皆さまに謹んでお詫び申し上げますとともに、訂正をさせていただきます。

訂正前)ASRockのZ690 DDR4 Mini-ITXマザーボード 訂正後)ASRockのZ690 DDR4 Micro-ATXマザーボード
