intel省電力プロセッサー「Braswell Refresh」を搭載するファンレスマザーボード6モデル、ASRockから登場
ASRockからファンレス駆動のSoC Celeron J3160、SoC Pentium J3710などのコードネーム「Braswell Refresh」プロセッサーをオンボードで搭載した、省電力で小型のマザーボード6モデルが登場、2016年6月3日より発売を開始した。
主にグラフィックの強化、Pentiumは0.5wのTDP上昇分のクロック向上のBraswell Reflesh

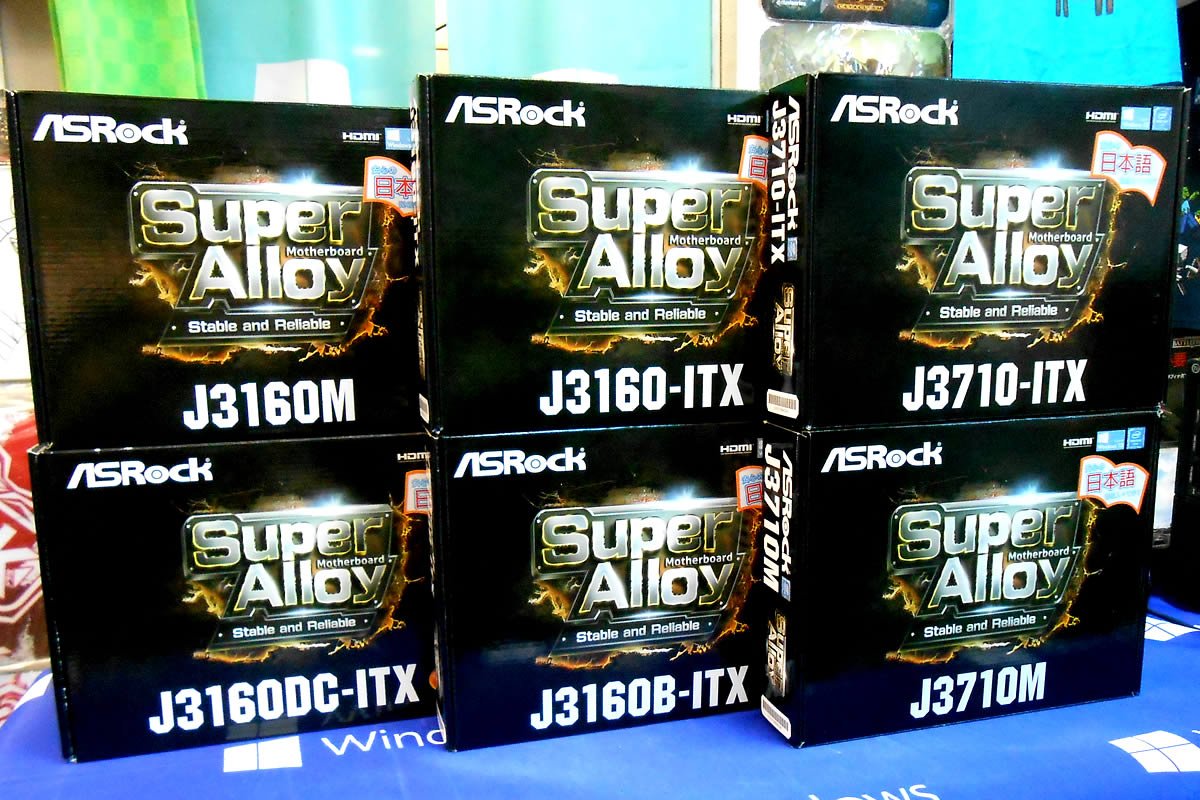

ASRockからコードネーム「Braswell Reflesh」ことCeleron J3170 SoC、Pntium J3710 SoCプロセッサーをオンボードにて搭載した省電力、ファンレス設計のオールインワンマザーボード6モデル「J3160M」、「J3710M」、「J3160B-ITX」、「J3160-ITX」、「J3710-ITX」、「J3160DC-ITX」が登場、2016年6月3日より販売を開始している。
6モデル共通の特徴としてはファンレス設計、低消費電力なこと、またプロセッサー、グラフィックス、サウンド、LANなどは標準で搭載されており、メモリーとストレージ、OSを入れるだけで動作が可能、価格も税込み10,454円～16,848円とコストパフォーマンスに優れ、業務用カメラ監視装置のシステム等に向いている。
ラインナップの特性上、似たようなスペックが微妙に変わっており、説明書きだと判り難いので、以下にバリエーションモデルを比較してみた。

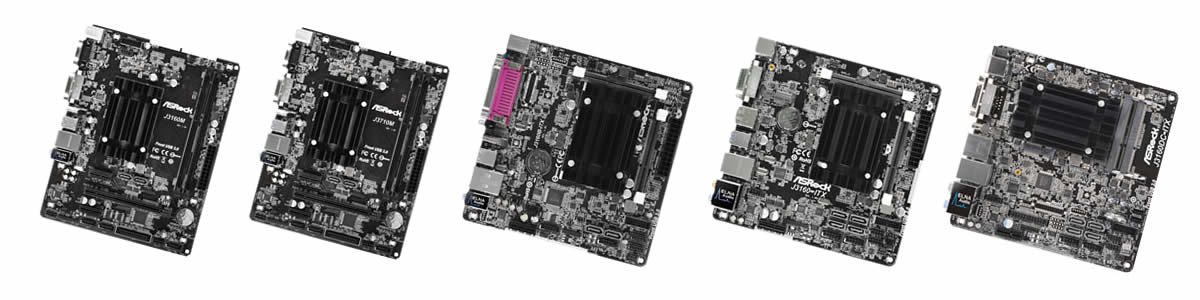

ASRock Braswellシリーズ型番別特徴比較
| 型番 | 搭載プロセッサー | IntelHD Graphics | メモリー | サイズ | 特徴 |
|---|---|---|---|---|---|
| J3060M | Celeron J3060 | HD 400 | 240pin DDR3L x2(最大8GBx2=16GB) | MicroATX | |
| J3160M | Celeron J3160 | HD 400 | 240pin DDR3L x2(最大8GBx2=16GB) | MicroATX | |
| J3710M | Pentium J3710 | HD 405 | 240pin DDR3L x2(最大8GBx2=16GB) | Micro ATX | |
| J3060B-ITX | Celeron J3060 | HD 400 | 204pin DDR3L SO x2(最大8GBx2=16GB) | Mini-ITX | プリンタとCOMポート搭載 |
| J3160B-ITX | Celeron J3160 | HD 400 | 204pin DDR3L SO x2(最大8GBx2=16GB) | Mini-ITX | |
| J3160-ITX | Celeron J3160 | HD 400 | 204pin DDR3L SO x2(最大8GBx2=16GB) | Mini-ITX | SATA、USBポート数強化 |
| J3710-ITX | Pentium J3710 | HD 405 | 204pin DDR3L SO x2(最大8GBx2=16GB) | Mini-ITX | |
| J3160DC-ITX | Celeron J3160 | HD 400 | 204pin DDR3L SO x2(最大8GBx2=16GB) | Mini-ITX | ACアダプタ駆動 |
グラフィック機能は搭載プロセッサーに内蔵されているためモデルに依存している、メモリースロットはASRockの場合MicroATXレイアウトは通常デスクトップ向け、Mini-ITXはノート用のSO-DIMMが採用されている。
intel Celeron SoC J3060を搭載するJ3060MとJ3060B-ITXは6月中旬の発売予定。
プロセッサー性能比較
| 製品名 | Celeron® Processor J3060 | Pentium® Processor J3710 | Celeron® Processor J3160 |
|---|---|---|---|
| 2M Cache / 最大 2.48GHz | 2M Cache /最大 2.64GHz | 2M Cache / 最大 2.24GHz | |
| 開発コード名 | Braswell | Braswell | Braswell |
| キャッシュ | 2MB L2 | 2MB L2 | 2MB L2 |
| プロセスルール | 14nm | 14nm | 14nm |
| コア数 | 2 | 4 | 4 |
| スレッド数 | 2 | 4 | 4 |
| ベース動作周波 | 1.6GHz | 1.6GHz | 1.6GHz |
| バースト周波数 | 2.48GHz | 2.64 GHz | 2.24GHz |
| TDP | 6W | 6.5W | 6W |
Braswellの従来モデルN3160、N3710と新モデルJ3160、J3710のプロセッサ部分の主な変更点は、Pentium J3710のみプロセッサーのバースト動作時のクロックが2.56 GHzから2.64GHzへ向上した、その変わりにTDPも6.0Wから6.5Wへ上昇している。その他、SATA ポートの合計サポート数が2から5に増えているなど。
オンボードグラフィックス性能比較
HEVC (H.265) デコーディング + 4Kに対応
既存のNシリーズの性能を向上させたIntel® HD Graphics 4番台を搭載しHEVC (H.265) デコーディングと3840 x 2160の4K 解像度に対応、またマザーボードの出力端子数によるがトリプルモニターにも対応可能。
| Intel® HD Graphics(Braswell-Jタイプ) | HD Graphics 400 | HD Graphics 405 |
|---|---|---|
| ベース動作周波数 | 320MHz | 400MHz |
| バースト周波数 | 700 MHz | 740MHz |
| ビデオ・メモリー最大容量 | 8GB | 8GB |
| 実行ユニット | 12 | 18 |
Braswellの従来モデルN3160、N3710と新モデルJ3160、J3710のグラフィックス性能部分での主な変更点は、グラフィックスのターボ時のクロックがそれぞれ向上している。
Intel® HD Graphics 400が640MHzから700MHzへ、Intel® HD Graphics 405は700MHzから740MHzへ向上、またHD405のみ実行ユニット数が16から18に引き上げられている。
一見、微妙な向上に思えるが、このレンジのクロックアップによる性能向上効果は実は結構大きい。
MicroATXタイプ
MiniITXタイプ
パックパネルI/Oにパラレルポートとシリアルポートを搭載。intel HD Graphics 400を搭載し 、HEVC(H.265)デコードが可能なSoC intel Celeron J3160をオンボードしたMini-ITXマザーボード!
ACアダプター動作モデルも登場
ACアダプタ駆動対応! intel HD Graphics 400を搭載し 、HEVC(H.265)デコードと4K解像度出力が可能なSoC intel Celeron J3160をオンボードしたMini-ITXマザーボード!
