新MSIゲーミングノートを分解してみた

新しいMSIゲーミングノートが登場したのでカスタムを行うアークとしては欠かせない分解をしました。GT72S、GS60、GS70の3製品の内部をお見せします。とりあえず注目ポイントはSSD。なんといってもMVMeなのでなにが搭載されているかは気になるところ。

ビュー: 65075

公開日: 2015-10-08

アークとしてはまず分解でしょ

新しいMSIゲーミングノートが届いたので早速開封の儀・・・ではなく分解の儀をとり行いたいと思います。

GT72S

まずはGT72Sです。パッケージはいつもとあまり変わりませんね。

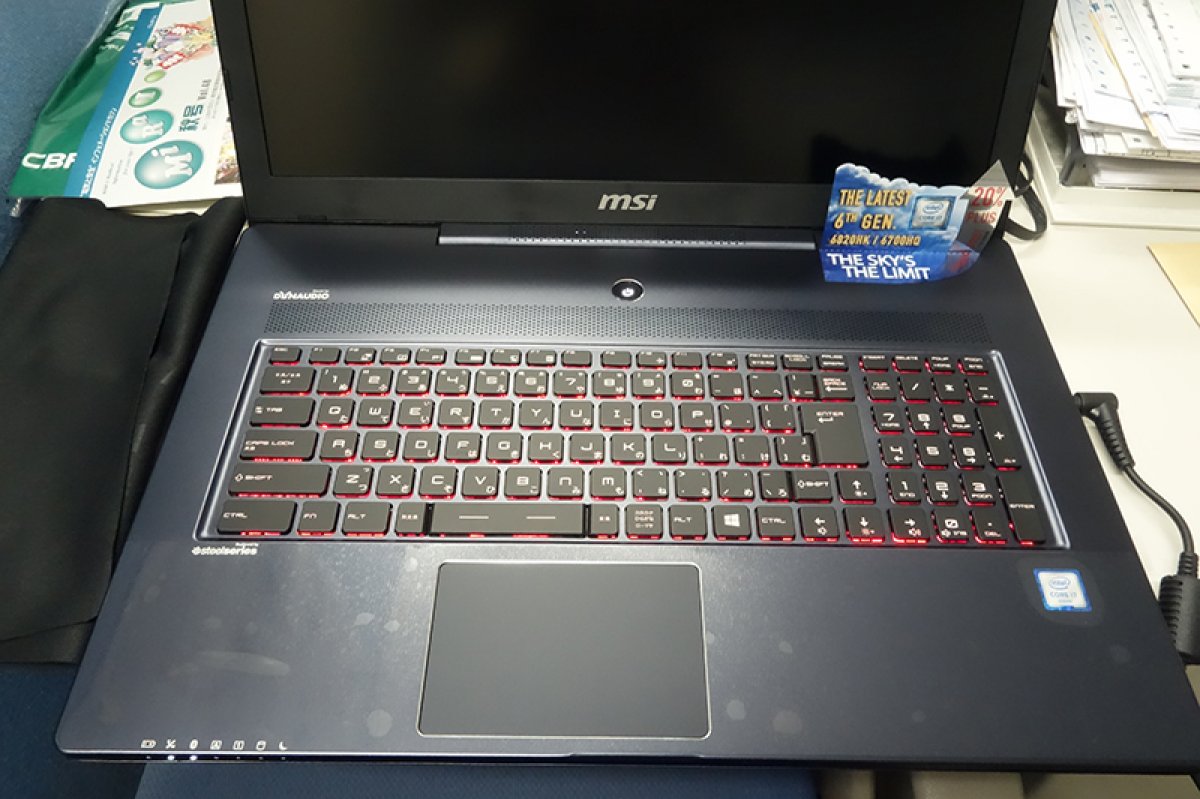

外観も前モデル通りとなってます。

分解

さてさて、分解分解。

内部はこんな感じです。これもあまり前モデルと変わりませんね。

SSDはなんと・・・

さて、今回のモデルのポイントの一つ、NVMe SSDは、っと・・・

なるほど、上がM2-Mのみ搭載可能、下がM2-Bのみが搭載可能なのですね。

・・・

ってあれ?確かメーカーからの仕様書ではNVMe対応スロットが二つのみだったはず。

なのにM2-MとM2-B?
わける意味があるのか?

しかも「SATA」とある。じゃあ、NVMeスロットは?

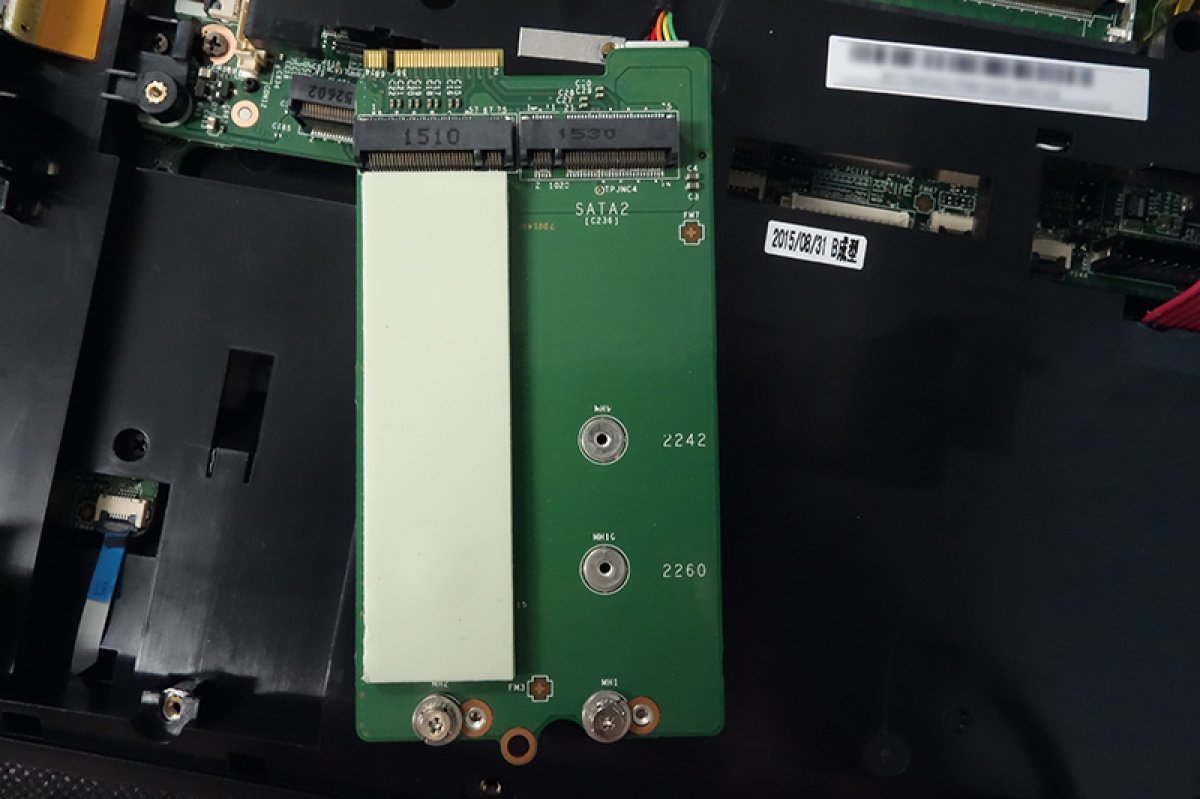

ということでSSDスロットユニットの裏表を見てみると・・・

これは・・・

スロットが4つ?

メーカーに確認してみたところ、SATA対応M.2が2つ、NVMe対応M.2が2つの計4つのスロットがある模様です。
試してみたところ、それぞれRAID0の構築が可能なようですね。

事前にもらった仕様書と実物が違うわけですが、ダウングレードじゃあないのでOKでしょう。

そしてお気づきかもしれませんが・・・

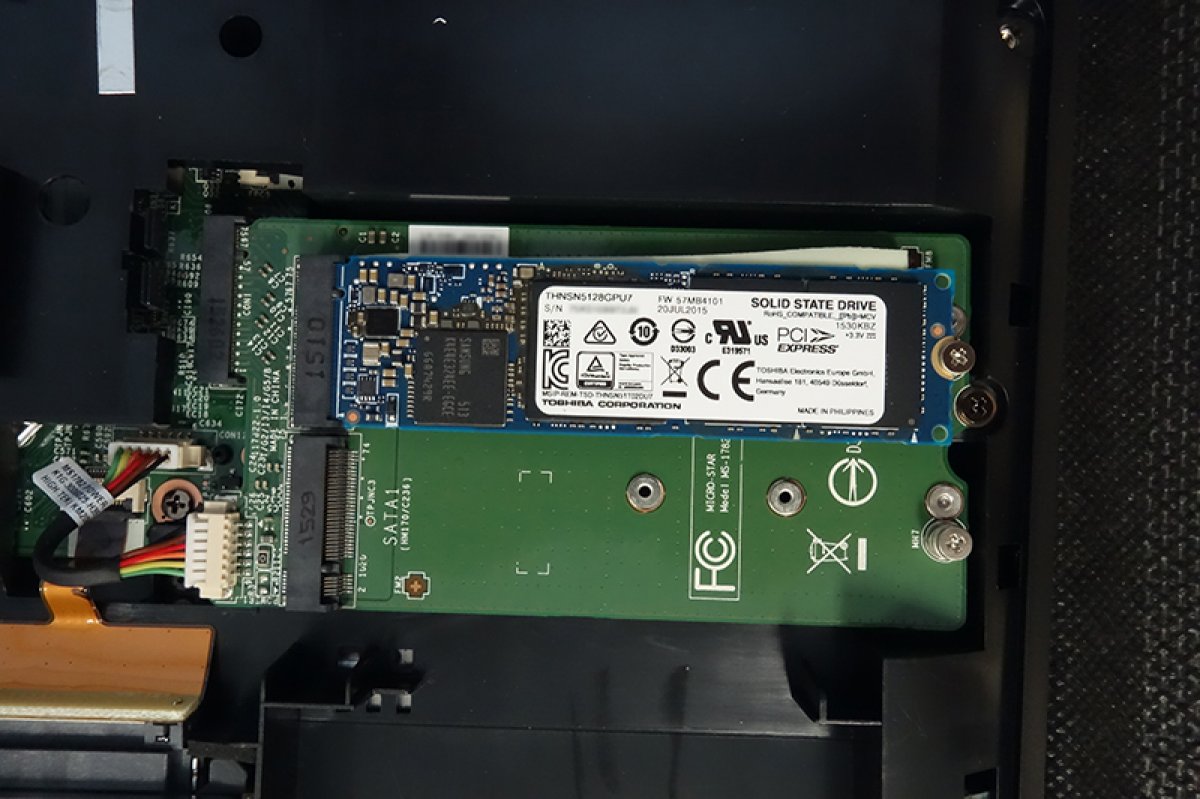

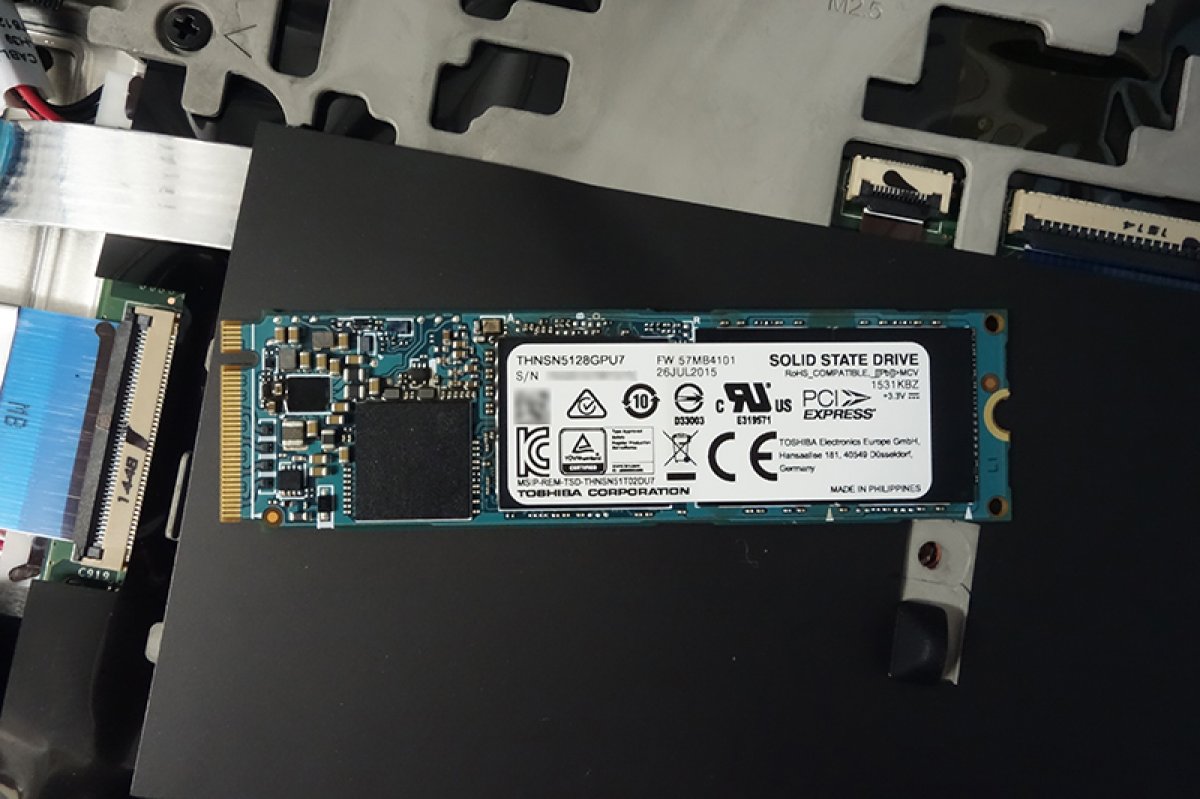

開けてびっくり東芝製でした。
てっきりサムスンのSM951だろうとばかり思っていたので驚きです。

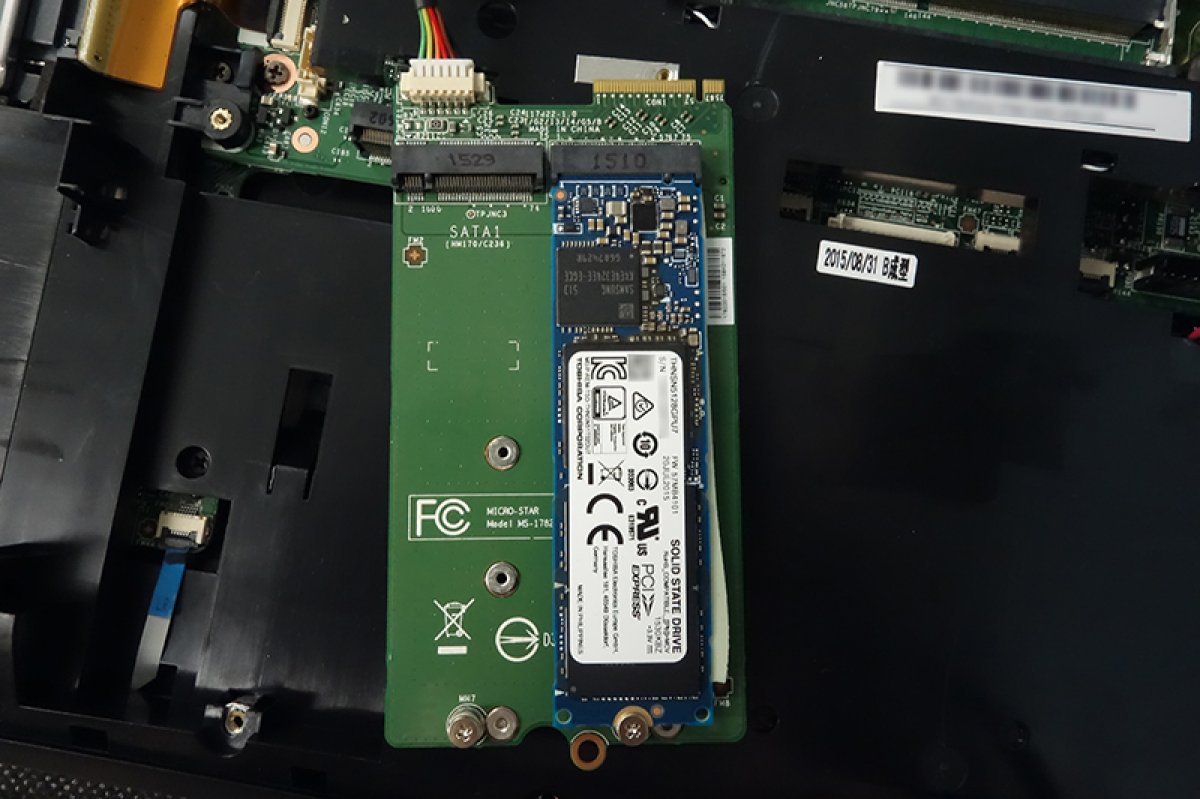

ちなみに二枚目の写真は「GS60 6AK-100JP」から引っこ抜いた256GB品。

SM951も使っているとメーカーから聞いてはいますので、おそらく何方も採用しているのでしょう。

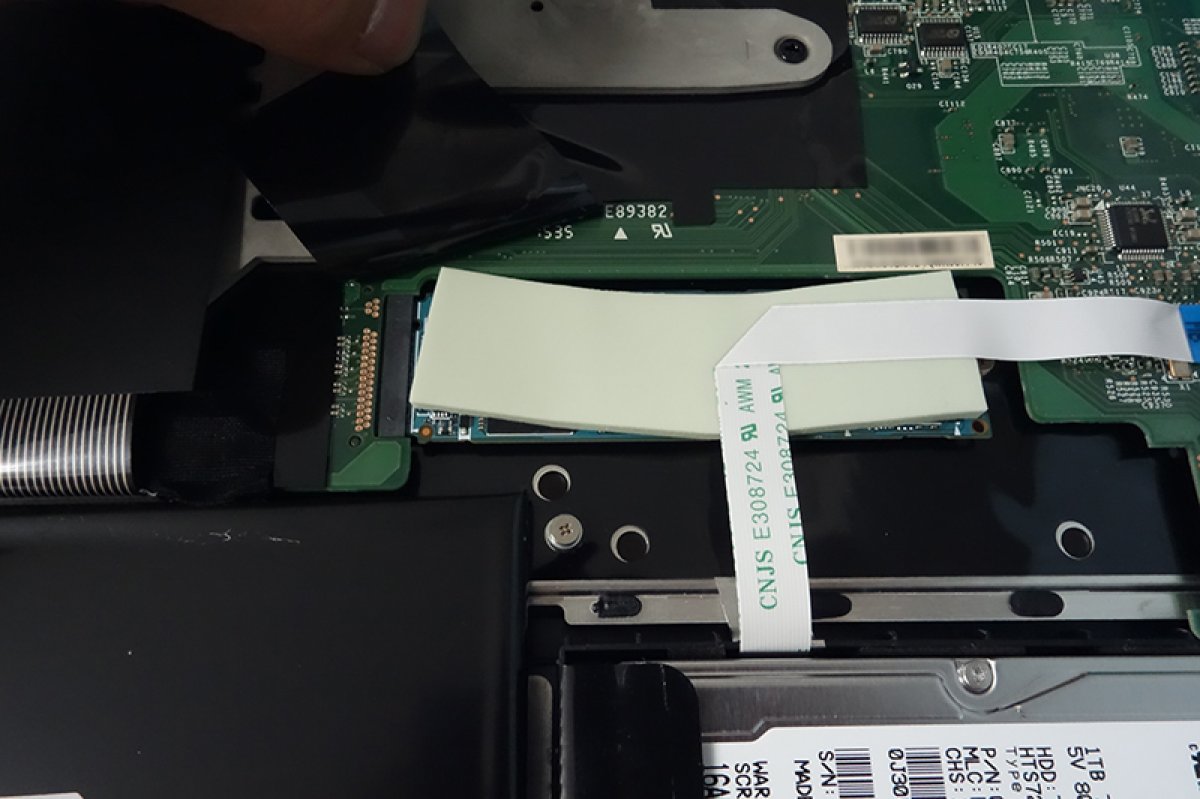

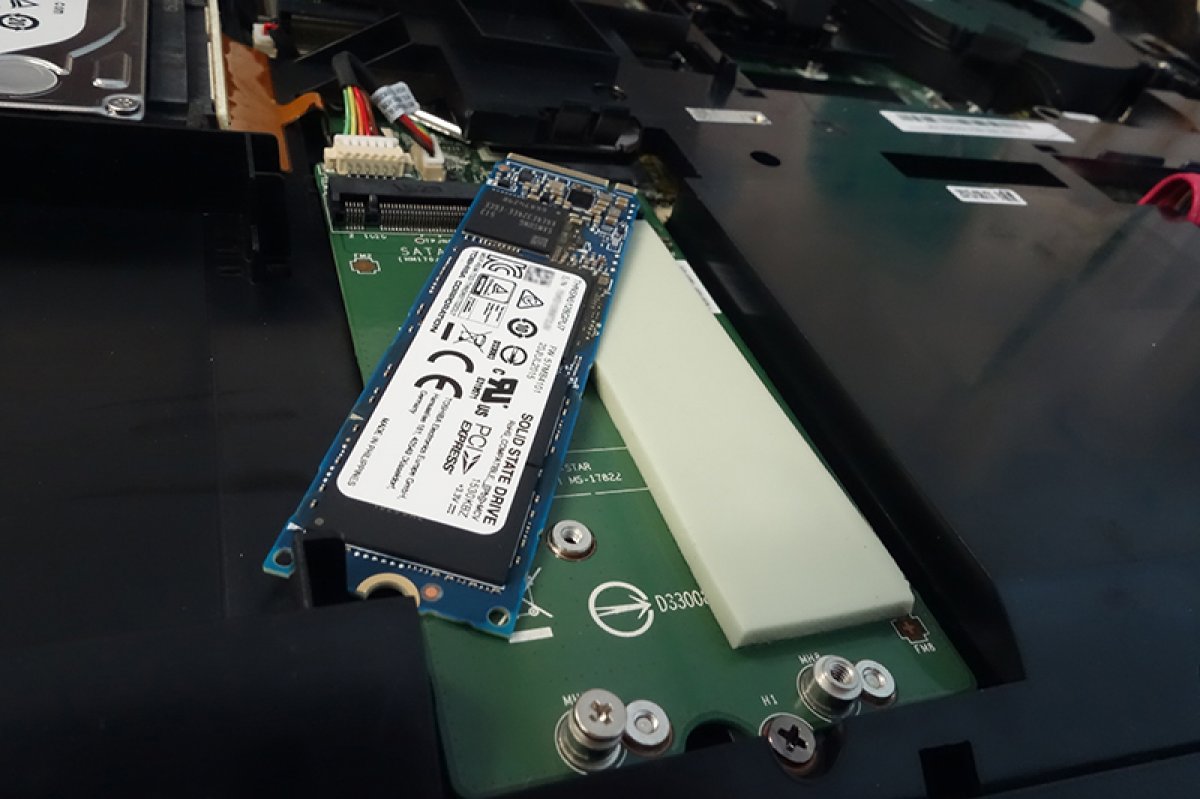

ちなみにNVMeのSSDですがスペックが爆発的に上がっているせいもあって結構熱が出ます。なのでしっかりとサーマルパッドが張り付いてました。

その他

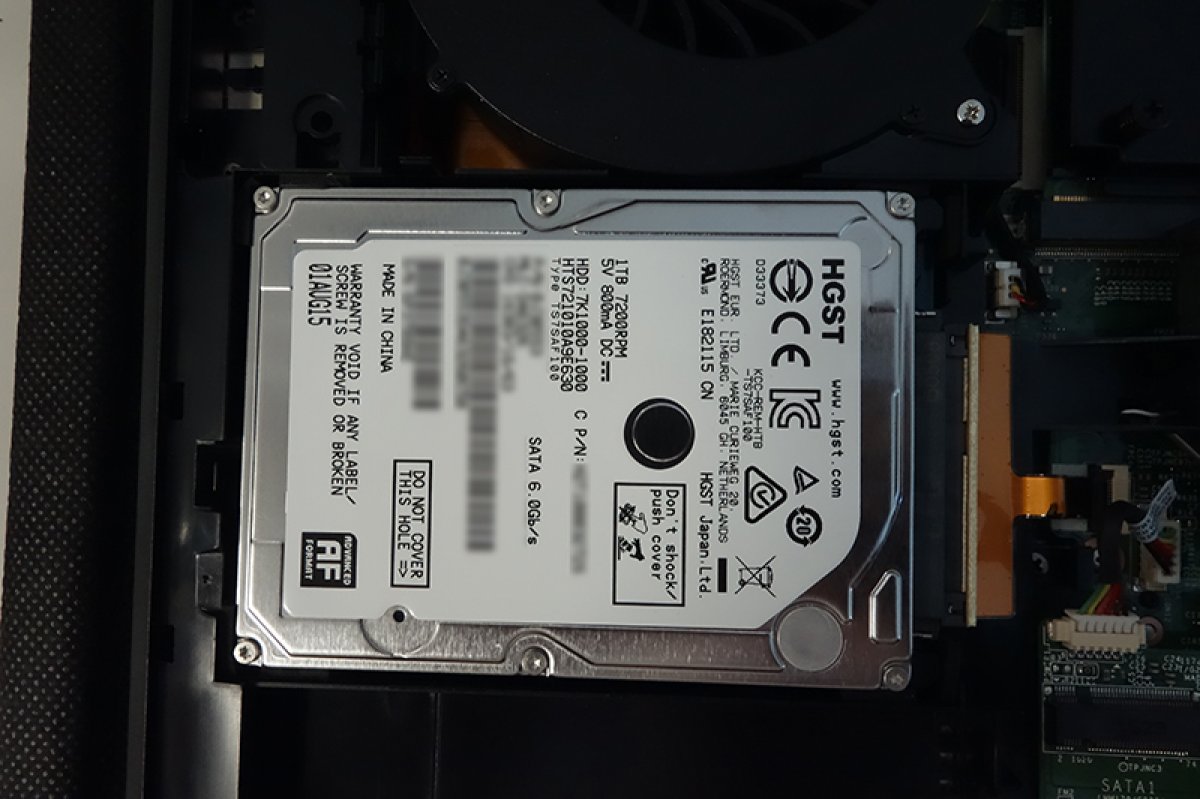

HDDはHGSTです。

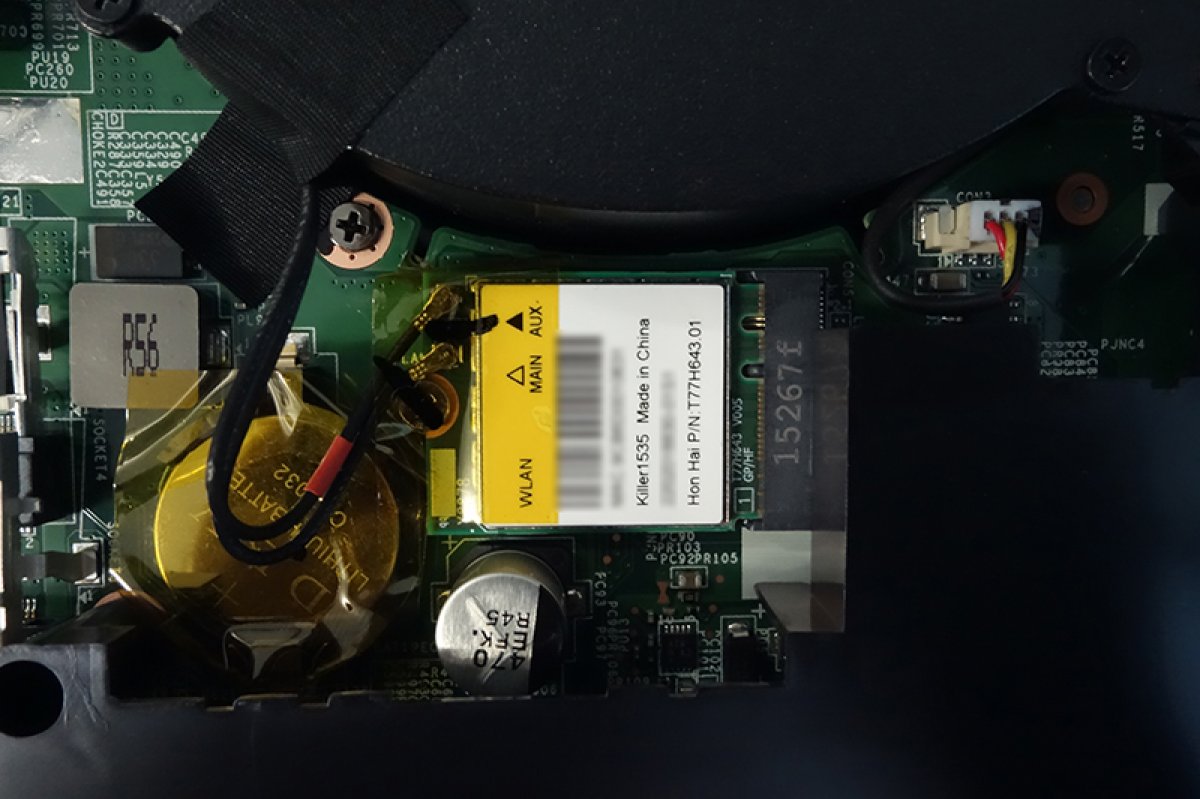

そしてKillerNIC(Wifi) 今までより製品グレードが上がっている物が使用されています。

ちなみにGT72SはCPUのオーバークロックができます。
BIOS画面もご覧のとおり。

当然メモリーもDDR4-2400が使用可能。もちろんアークでのカスタムも対応してますよ。

MSI ゲーミングノート【完売御礼】GT72S 6QE Dominator Pro G GT72S 6QE-025JP

MSI GT72がG-SYNCやSkylake、USB3.1を搭載して新登場!
アンクロック版Core i7の性能と『Maxwell』を採用した最新の強力なグラフィックス『NVIDIA GTX980M』が圧倒的な性能をノートブックにもたらします。

取扱終了

詳しく見る

【販売終了】MSI ゲーミングノート GT72S 6QD Dominator G GT72S 6QD-026JP

MSI GT72がG-SYNCやSkylake、USB3.1を搭載して新登場!
アンクロック版Core i7の性能と『Maxwell』を採用したグラフィックス『NVIDIA GTX970M』が強力な性能をノートブックにもたらすだけでなく、NVIDIA G-SYNC™が驚くほどなめらかなゲーム体験を提供してくれます。

取扱終了

詳しく見る

GS60

さて、GSシリーズに行ってみましょう。

こちらはパッケージが新しくなってます。ぶっちゃけ以前のパッケはRazerBladeと被ってましたからねw

分解からのメモリーを・・・

GS60を分解。

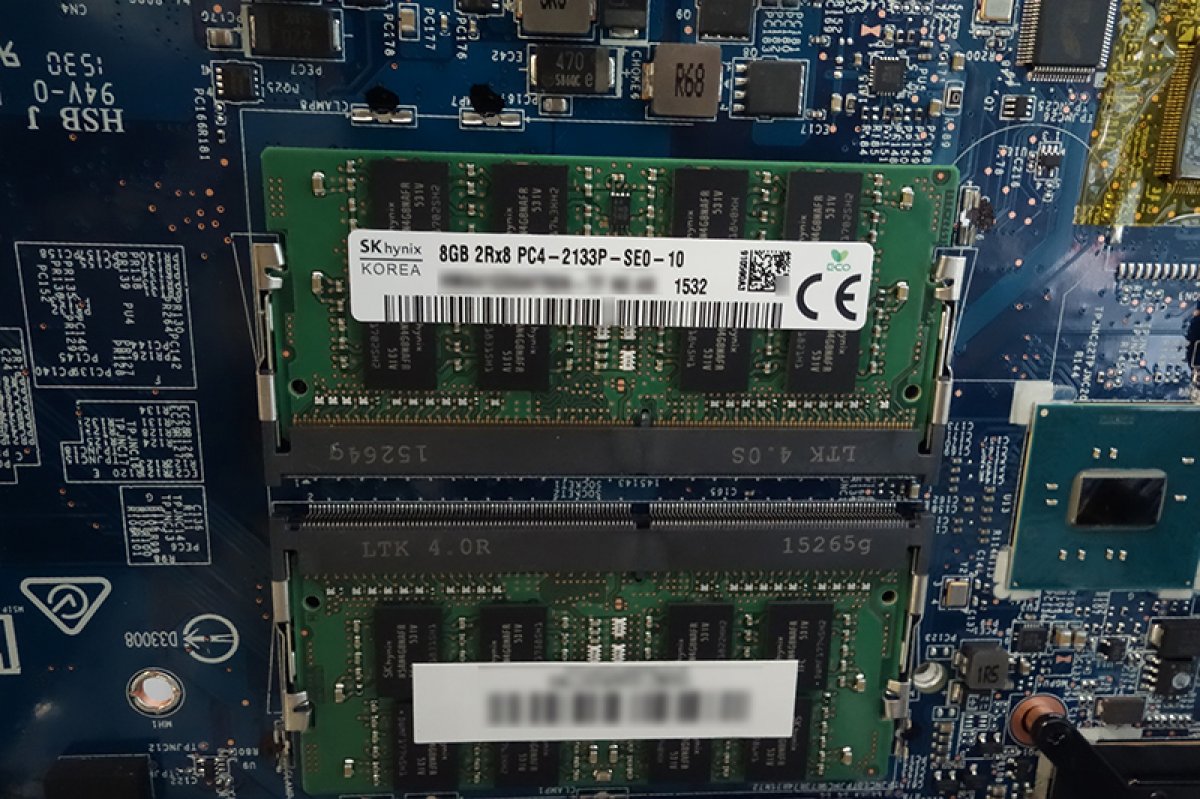

メモリーはSKHynixですね。

さすがに他メーカーと違ってA-DATAとかじゃあありません。
※A-DATAディスってるわけじゃないですが、品質基準は刻印チップのほうが上ですからね・・・。

GT72SはOCできるK型番CPUだったので当然のごとくDDR4-2400が動きましたが問題はこちら。
排熱設定的にもGSシリーズはOCできないのでCPUにはKなし型番が採用されてます。

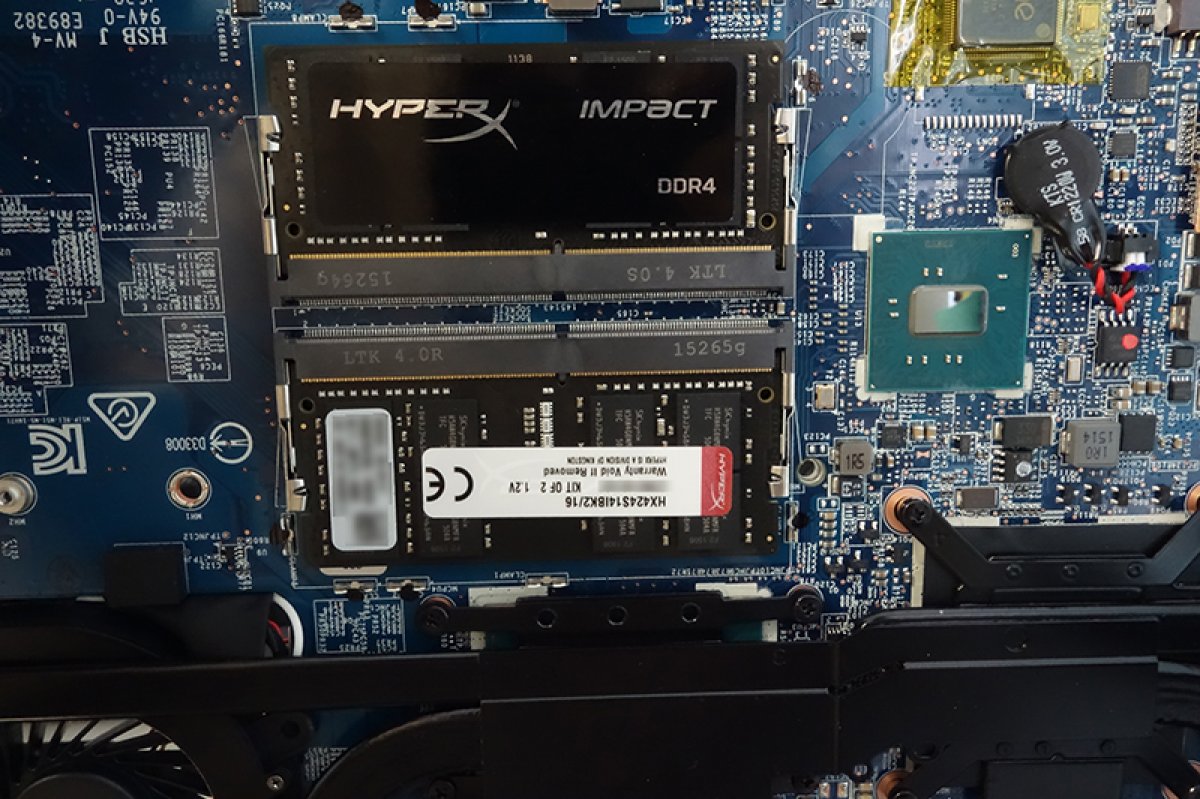

果たして動くのかどうか、KingstonのHyper-Xシリーズのメモリで検証してみました。

結果は、、、

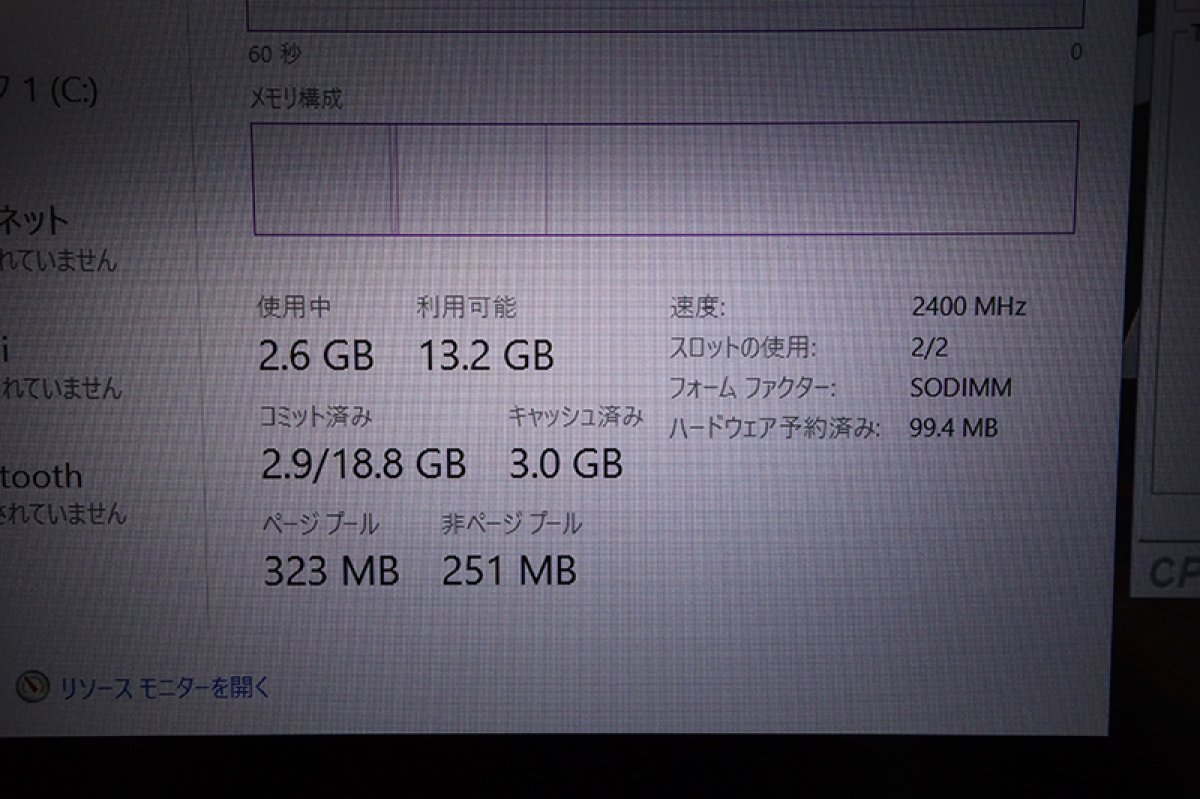

いけました!

XMPに対応していないっぽいBIOSだったのですがこのOCメモリはSPDも書き込まれてるので2400で動いてくれてます。

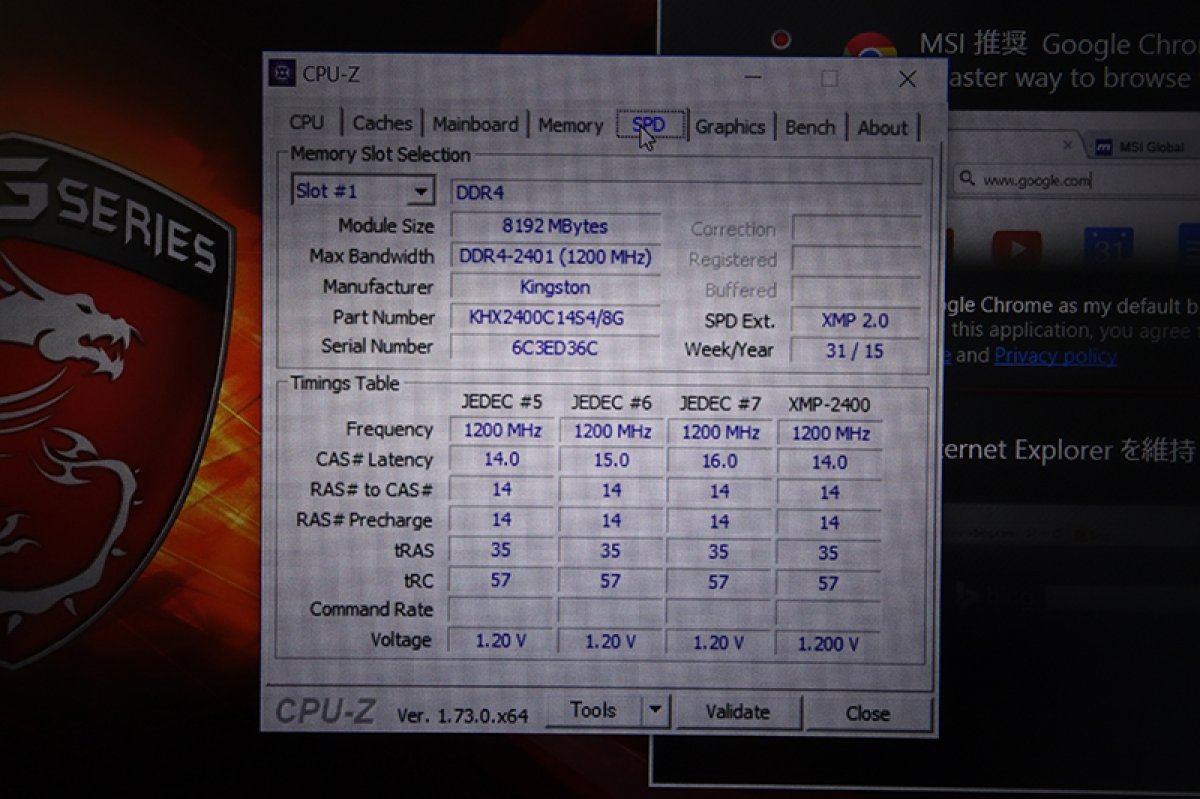

ちなみにCPU-ZはSPDちゃんと計算できてませんw

SPD:DDR4-2133 CL13-13-13

となってるはずなのですがCPU-Zの表示がおかしいのは
アークのメモリ担当曰く
「SPDは各設定を全て手動で書き込むのではなく、必要最低限の値を書き込み、あとはマザー・CPUによる自動計算で各設定を算出する」
そうなので「CPU-Zがその計算をうまくできないことでとりあえずXMPから読めた値を表示してるのだでは?」
とのことでした。
