ルノアールに最適、AMD A520チップセット搭載AM4マザーボード各種8月22日11:00より販売開始

AMDのSocket AM4対応プロセッサー第3世代RYZENファミリーに対応するA520チップセット搭載マザーボード各種が2020年8月22日(土)11:00より販売を開始した。A520はA320の後継となりAMD Ryzen 4000Gシリーズプロセッサー向けに最適な定格動作タイプのエントリークラスのチップセット。

ビュー: 4223
公開日: 2020-08-22 (更新 2020-08-23)

ルノアールをシンプルに活かせるAMDエントリーチップセットA520登場


2020年8月22日(土)11:00、AMDプロセッサーRyzen 4000シリーズ向けA520チップセット搭載マザーボード各種の販売が取り扱いショップなどで開始された。


メーカーASRockASRockASRockASUSASUSASUSBIOSTAR
ブランドASRockスタンダードASRock/ProASRockスタンダードASUS PrimeASUS PrimeTUF GAMING
シリーズAMD 500シリーズAMD 500シリーズAMD 500シリーズAMD 500シリーズAMD 500シリーズAMD 500シリーズAMD 500シリーズ
対応ソケットSocket AM4Socket AM4Socket AM4Socket AM4Socket AM4Socket AM4Socket AM4
搭載チップセットAMD A520AMD A520AMD A520AMD A520AMD A520AMD A520AMD A520
メモリスロット2× DDR4 UDIMM4× DDR4 UDIMM2× DDR4 UDIMM4× DDR4 UDIMM2× DDR4 UDIMM4× DDR4 UDIMM2× DDR4 UDIMM
拡張スロット1× PCIe 3.0×16 スロット
1× PCIe 3.0×1 スロット
1× PCIe 3.0×16 スロット
1× PCIe 3.0×2 スロット (×16スロット形状)
1× M.2 スロット (M2_3、Key E、Type2230 WiFi/BTモジュールをサポート)
1× PCIe 3.0×16 スロット1× PCIe 3.0×16 スロット
2× PCIe 3.0×1 スロット
1× PCIe 3.0×16 スロット
2× PCIe 3.0×1 スロット
1× PCIe 3.0×16 スロット
2× PCIe 3.0×1 スロット
1× M.2 スロット (M.2(WIFI)、Key E、Type2230 WiFi/BTモジュールをサポート)
1× PCIe 3.0×16 スロット
2× PCIe 3.0×1 スロット
ストレージ機能1× M.2 スロット (M2_1、Key M、Type 2242/2260/2280 SSD対応、SATA(6Gb/s)もしくはPCIe Gen3×4(32Gb/s)いずれかの接続をサポート)
4× SATA 6Gb/s ポート (AMD A520 [RAID 0/1/10 対応])
1× M.2 スロット (M2_1、Key M、Type 2280 SSD対応、M.2ヒートシンク付き(取り外し可能)、PCIe Gen3×4(32Gb/s)接続をサポート)
1× M.2 スロット (M2_2、Key M、type 2280 SSD対応、SATA(6Gb/s)もしくはPCIe Gen3×2(16Gb/s)いずれかの接続をサポート : SATA3_3/SATA3_4ポートと排他仕様)
4× SATA 6Gb/s ポート (AMD A520 [RAID 0/1/10 対応] : M.2スロットと排他仕様あり)
1× M.2 スロット (M2_1、Key M、Type 2280 SSD対応、M.2ヒートシンク付き、SATA(6Gb/s)もしくはPCIe Gen3×4(32Gb/s)いずれかの接続をサポート)
4× SATA 6Gb/s ポート (AMD A520 [RAID 0/1/10 対応])
1× M.2 スロット (Key M、Type 2242/2260/2280/22110 SSD対応、SATA(6Gb/s)もしくはPCIe Gen3×4(32Gb/s)いずれかの接続をサポート)
4× SATA 6Gb/s ポート (AMD A520 [RAID 0/1/10 対応])
1× M.2 スロット (Key M、Type 2242/2260/2280 SSD対応、SATA(6Gb/s)もしくはPCIe Gen3×4(32Gb/s)いずれかの接続をサポート)
4× SATA 6Gb/s ポート (AMD A520 [RAID 0/1/10 対応])
1× M.2 スロット (Key M、Type 2242/2260/2280/22110 SSD対応、SATA(6Gb/s)もしくはPCIe Gen3×4(32Gb/s)いずれかの接続をサポート)
4× SATA 6Gb/s ポート (AMD A520 [RAID 0/1/10 対応])
1× M.2 スロット (Key M、Type 2242/2260/2280 SSD対応、SATA(6Gb/s)もしくはPCIe Gen3×4(32Gb/s)いずれかの接続をサポート)
4× SATA 6Gb/s ポート (AMD A520 [RAID 0/1/10 対応])
無線ネットワーク機能----Wi-Fi 5 (IEEE 802.11a/b/g/n/ac)+Bluetooth 4.2 (intel)--------
LEDエフェクト---- (RGB LEDヘッダオンボード : 対応機器を接続しASRock POLYCHROME SYNCでコントロール可能)-- (RGB LEDヘッダオンボード : 対応機器を接続しASRock POLYCHROME SYNCでコントロール可能)搭載 (オーディオ回路部LEDトレースパス設計)搭載 (オーディオ回路部LEDトレースパス設計)搭載 (ASUS AURA Sync)--
マザーボード規格Micro-ATX (230 × 201 mm)Micro-ATX (244 × 244 mm)Mini-ITX (170 × 170 mm)Micro-ATX (244 × 244 mm)Micro-ATX (226 × 221 mm)Micro-ATX (244 × 244 mm)Micro-ATX (244 × 208 mm)
JAN/EUCコード4710483932267471048393207647104839320450192876826867019287682636201928768236684712960682610
発売日2020-08-22
2020-08-22
2020-08-22
2020-08-22
2020-08-22
2020-08-22
2020-08-22
アーク参考価格読み込み中読み込み中読み込み中読み込み中読み込み中読み込み中読み込み中
  製品詳細 製品詳細 製品詳細 製品詳細 製品詳細 製品詳細 製品詳細

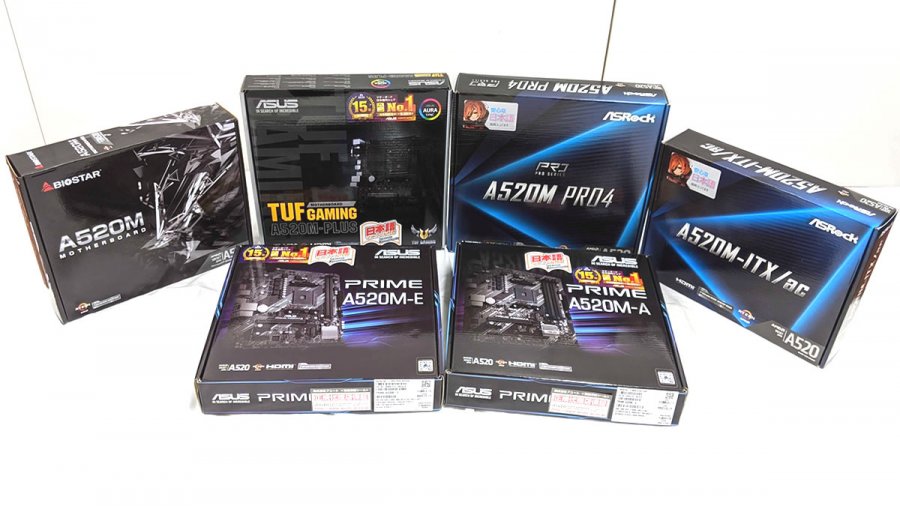

解禁時点で入荷、販売を確認したのはASRockからMicroATXの「A520M-HDV」、「A520M Pro4」、Mini-ITXでWifi搭載の「A520M-ITX/ac」の3モデル。 ASUSからはMicroATXの「PRIME A520M-A」、「PRIME A520M-E」、「TUF GAMING A520M-PLUS」の3モデル、BIOSTARからは時点最安となるMicroATX「A520MH」の1モデル、合計7モデルでその内6モデルがMicroATXフォームファクタに集中している。

また、GIGABYTE、MSIは出遅れており近日中には取り扱いショップに入荷し順次販売を開始する事となった。


AMD A520はMattiseやRenoirなどいわゆる第3世代RYZEN向けにチューニングされたチップセットで、PCIe4.0やOC機能などの付加要素を省くことでコストを引き下げたエントリークラスで定格運用向けのチップセット。

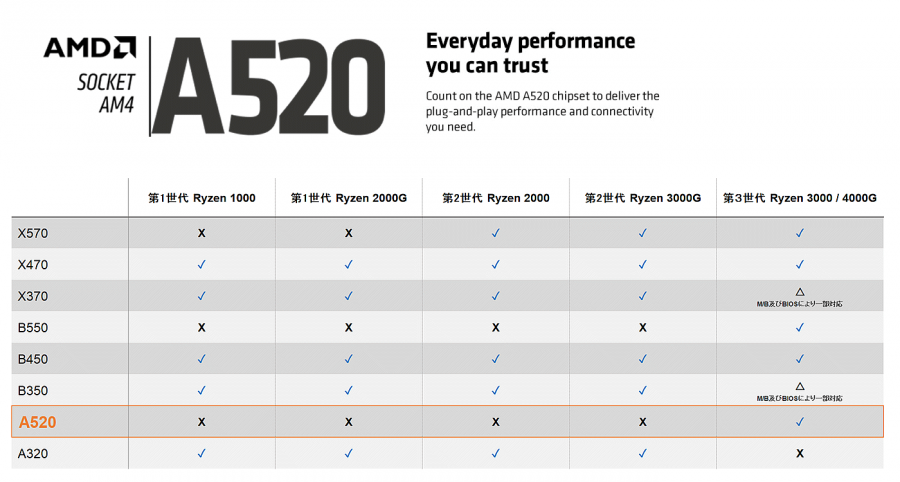

上の互換表をみると判りやすいが第2世代RyzenまでA320チップセットが担ってきたローエンドチップセットが第3世代Ryzen以降はA520が引き継いでいくというもので、同チップセットを搭載したマザーボードは低価格なものが多く、第3世代Ryzenのグラフィックス搭載タイプRyzen/Ryzen Pro 4000Gシリーズとの組み合わせで無駄にコストをかけず最高峰ではないが現行のこなれたコスパの高いテクノロジーをより低価格で構築したい場合、引き続き有力な選択肢のひとつとなりそうだ。

現行でも流通している第2世代Ryzen 3000Gシリーズ、つまりRyzen 5 3400GとRyzen 3 3200Gには公式には対応していないので留意しておきたい。

マザーボード別の仕様詳細、特長は以下の通り。

ASRock


型番A520M-HDVA520M-ITX/acA520M Pro4
メーカーASRockASRockASRock
ブランドASRockスタンダードASRockスタンダードASRock/Pro
シリーズAMD 500シリーズAMD 500シリーズAMD 500シリーズ
対応ソケットSocket AM4Socket AM4Socket AM4
搭載チップセットAMD A520AMD A520AMD A520
メモリスロット2× DDR4 UDIMM2× DDR4 UDIMM4× DDR4 UDIMM
メモリ最大搭載容量最大64GB (32GB×2)最大64GB (32GB×2)最大128GB (32GB×4)
メモリチャンネルアーキテクチャー2「デュアルチャンネル」2「デュアルチャンネル」2「デュアルチャンネル」
対応メモリプロファイルタイプXMPXMPXMP
ECCメモリ対応ECC対応 (un-bufferedメモリ対応 : ECC機能の有効・無効は使用するプロセッサーにより異なります)ECC対応 (un-bufferedメモリ対応 : ECC機能の有効・無効は使用するプロセッサーにより異なります)ECC対応 (un-bufferedメモリ対応 : ECC機能の有効・無効は使用するプロセッサーにより異なります)
グラフィックス出力機能1× HDMI 2.1
1× SingleLink-DVI-D
1× D-SUB
(3画面出力対応 : AMD Ryzen (PRO) 4000Gシリーズ搭載時のみ使用可能)
1× DisplayPort 1.4
1× HDMI 2.1
(2画面出力対応 : AMD Ryzen (PRO) 4000Gシリーズ搭載時のみ使用可能)
1× DisplayPort 1.4
1× HDMI 2.1
1× D-SUB
(3画面出力対応 : AMD Ryzen (PRO) 4000Gシリーズ搭載時のみ使用可能)
拡張スロット1× PCIe 3.0×16 スロット
1× PCIe 3.0×1 スロット
1× PCIe 3.0×16 スロット1× PCIe 3.0×16 スロット
1× PCIe 3.0×2 スロット (×16スロット形状)
1× M.2 スロット (M2_3、Key E、Type2230 WiFi/BTモジュールをサポート)
オーディオ機能Realtek ALC887 8CH HD Audio (8CH オーディオ出力はフロントパネルのHDオーディオモジュールを使用時に対応)Realtek ALC887 8CH HD Audio (8CH オーディオ出力はフロントパネルのHDオーディオモジュールを使用時に対応)Realtek ALC1200 8CH HD Audio (8CH オーディオ出力はフロントパネルのHDオーディオモジュールを使用時に対応)
ストレージ機能1× M.2 スロット (M2_1、Key M、Type 2242/2260/2280 SSD対応、SATA(6Gb/s)もしくはPCIe Gen3×4(32Gb/s)いずれかの接続をサポート)
4× SATA 6Gb/s ポート (AMD A520 [RAID 0/1/10 対応])
1× M.2 スロット (M2_1、Key M、Type 2280 SSD対応、M.2ヒートシンク付き、SATA(6Gb/s)もしくはPCIe Gen3×4(32Gb/s)いずれかの接続をサポート)
4× SATA 6Gb/s ポート (AMD A520 [RAID 0/1/10 対応])
1× M.2 スロット (M2_1、Key M、Type 2280 SSD対応、M.2ヒートシンク付き(取り外し可能)、PCIe Gen3×4(32Gb/s)接続をサポート)
1× M.2 スロット (M2_2、Key M、type 2280 SSD対応、SATA(6Gb/s)もしくはPCIe Gen3×2(16Gb/s)いずれかの接続をサポート : SATA3_3/SATA3_4ポートと排他仕様)
4× SATA 6Gb/s ポート (AMD A520 [RAID 0/1/10 対応] : M.2スロットと排他仕様あり)
USBポート4× USB3.0 (USB3.2/3.1 Gen1) Type-A (AMD A520 : 4× バックパネル)
2× USB2.0 Type-A (AMD A520 : 2× バックパネル)
2× USB3.0 (USB3.2/3.1 Gen1) ポート (AMD A520 : 1× 基板上コネクタ、2ポート対応)
4× USB2.0 ポート (AMD A520 : 2× 基板上コネクタ、4ポート対応)
1× USB3.0 (USB3.2/3.1 Gen1) Type-C (AMD A520 : 1× バックパネル)
3× USB3.0 (USB3.2/3.1 Gen1) Type-A (AMD A520 : 3× バックパネル)
2× USB2.0 Type-A (AMD A520 : 2× バックパネル)
2× USB3.0 (USB3.2/3.1 Gen1) ポート (AMD A520 : 1× 基板上コネクタ、2ポート対応)
2× USB2.0 ポート (AMD A520 : 1× 基板上コネクタ、2ポート対応)
1× USB3.0 (USB3.2/3.1 Gen1) Type-C (AMD A520 : 1× バックパネル)
5× USB3.0 (USB3.2/3.1 Gen1) Type-A (AMD A520 + ASMedia HUB : 5× バックパネル)
2× USB2.0 Type-A (AMD A520 : 2× バックパネル)
4× USB3.0 (USB3.2/3.1 Gen1) ポート (AMD A520 : 2× 基板上コネクタ、4ポート対応)
4× USB2.0 ポート (AMD A520 : 2× 基板上コネクタ、4ポート対応)
ネットワーク機能1× Gigabit LAN (RJ45) ポート (Realtek RTL8111H)1× Gigabit LAN (RJ45) ポート (Realtek RTL8111H)1× Gigabit LAN (RJ45) ポート (Realtek RTL8111H)
無線ネットワーク機能--Wi-Fi 5 (IEEE 802.11a/b/g/n/ac)+Bluetooth 4.2 (intel)--
LEDエフェクト---- (RGB LEDヘッダオンボード : 対応機器を接続しASRock POLYCHROME SYNCでコントロール可能)-- (RGB LEDヘッダオンボード : 対応機器を接続しASRock POLYCHROME SYNCでコントロール可能)
マザーボード規格Micro-ATX (230 × 201 mm)Mini-ITX (170 × 170 mm)Micro-ATX (244 × 244 mm)
付属品クイックインストレーションガイド、サポートDVD、I/Oシールドパネル、SATAケーブル×2、M.2ネジセットクイックインストレーションガイド、サポートDVD、I/Oシールドパネル、SATAケーブル×2、M.2ネジセット、WIFIアンテナクイックインストレーションガイド、サポートDVD、I/Oシールドパネル、SATAケーブル×2、M.2ネジセット
保証期間2年間2年間2年間
JAN/EUCコード471048393226747104839320454710483932076
発売日2020-08-22
2020-08-22
2020-08-22
アーク参考価格読み込み中読み込み中読み込み中
  製品詳細 製品詳細 製品詳細

ASUS


型番PRIME A520M-EPRIME A520M-ATUF GAMING A520M-PLUS
メーカーASUSASUSASUS
ブランドASUS PrimeASUS PrimeTUF GAMING
シリーズAMD 500シリーズAMD 500シリーズAMD 500シリーズ
対応ソケットSocket AM4Socket AM4Socket AM4
搭載チップセットAMD A520AMD A520AMD A520
メモリスロット2× DDR4 UDIMM4× DDR4 UDIMM4× DDR4 UDIMM
メモリ最大搭載容量最大64GB (32GB×2)最大128GB (32GB×4)最大128GB (32GB×4)
メモリチャンネルアーキテクチャー2「デュアルチャンネル」2「デュアルチャンネル」2「デュアルチャンネル」
ECCメモリ対応ECC対応 (un-bufferedメモリ対応 : ECC機能の有効・無効は使用するプロセッサーにより異なります)ECC対応 (un-bufferedメモリ対応 : ECC機能の有効・無効は使用するプロセッサーにより異なります)ECC対応 (un-bufferedメモリ対応 : ECC機能の有効・無効は使用するプロセッサーにより異なります)
グラフィックス出力機能1× HDMI 2.1
1× SingleLink-DVI-D
1× D-SUB
(3画面出力対応 : AMD Ryzen (PRO) 4000Gシリーズ搭載時のみ使用可能)
1× HDMI 2.1
1× SingleLink-DVI-D
1× D-SUB
(3画面出力対応 : AMD Ryzen (PRO) 4000Gシリーズ搭載時のみ使用可能)
1× HDMI 2.1
1× SingleLink-DVI-D
1× D-SUB
(3画面出力対応 : AMD Ryzen (PRO) 4000Gシリーズ搭載時のみ使用可能)
拡張スロット1× PCIe 3.0×16 スロット
2× PCIe 3.0×1 スロット
1× PCIe 3.0×16 スロット
2× PCIe 3.0×1 スロット
1× PCIe 3.0×16 スロット
2× PCIe 3.0×1 スロット
1× M.2 スロット (M.2(WIFI)、Key E、Type2230 WiFi/BTモジュールをサポート)
オーディオ機能Realtek ALC887 8CH HD Audio (8CH オーディオ出力はフロントパネルのHDオーディオモジュールを使用時に対応)Realtek ALC887 8CH HD Audio (8CH オーディオ出力はフロントパネルのHDオーディオモジュールを使用時に対応)Realtek ALC887 8CH HD Audio (8CH オーディオ出力はフロントパネルのHDオーディオモジュールを使用時に対応)
ストレージ機能1× M.2 スロット (Key M、Type 2242/2260/2280 SSD対応、SATA(6Gb/s)もしくはPCIe Gen3×4(32Gb/s)いずれかの接続をサポート)
4× SATA 6Gb/s ポート (AMD A520 [RAID 0/1/10 対応])
1× M.2 スロット (Key M、Type 2242/2260/2280/22110 SSD対応、SATA(6Gb/s)もしくはPCIe Gen3×4(32Gb/s)いずれかの接続をサポート)
4× SATA 6Gb/s ポート (AMD A520 [RAID 0/1/10 対応])
1× M.2 スロット (Key M、Type 2242/2260/2280/22110 SSD対応、SATA(6Gb/s)もしくはPCIe Gen3×4(32Gb/s)いずれかの接続をサポート)
4× SATA 6Gb/s ポート (AMD A520 [RAID 0/1/10 対応])
USBポート1× USB3.1 Gen2 (USB3.2 Gen2) Type-A (AMD A520 : 1× バックパネル)
4× USB3.0 (USB3.2/3.1 Gen1) Type-A (AMD A520 : 4× バックパネル)
2× USB2.0 Type-A (AMD A520 : 2× バックパネル)
2× USB3.0 (USB3.2/3.1 Gen1) ポート (AMD A520 : 1× 基板上コネクタ、2ポート対応)
4× USB2.0 ポート (AMD A520 : 2× 基板上コネクタ、4ポート対応)
4× USB3.0 (USB3.2/3.1 Gen1) Type-A (AMD A520 : 4× バックパネル)
2× USB2.0 Type-A (AMD A520 : 2× バックパネル)
2× USB3.0 (USB3.2/3.1 Gen1) ポート (AMD A520 : 1× 基板上コネクタ、2ポート対応)
4× USB2.0 ポート (AMD A520 : 2× 基板上コネクタ、4ポート対応)
1× USB3.1 Gen2 (USB3.2 Gen2) Type-A (AMD A520 : 1× バックパネル)
4× USB3.0 (USB3.2/3.1 Gen1) Type-A (AMD A520 : 4× バックパネル)
2× USB2.0 Type-A (AMD A520 : 2× バックパネル)
2× USB3.0 (USB3.2/3.1 Gen1) ポート (AMD A520 : 1× 基板上コネクタ、2ポート対応)
3× USB2.0 ポート (AMD A520 : 2× 基板上コネクタ、3ポート対応)
ネットワーク機能1× Gigabit LAN (RJ45) ポート (Realtek RTL8111H)1× Gigabit LAN (RJ45) ポート (Realtek RTL8111H)1× Gigabit LAN (RJ45) ポート (Realtek L8200A)
無線ネットワーク機能------
LEDエフェクト搭載 (オーディオ回路部LEDトレースパス設計)搭載 (オーディオ回路部LEDトレースパス設計)搭載 (ASUS AURA Sync)
マザーボード規格Micro-ATX (226 × 221 mm)Micro-ATX (244 × 244 mm)Micro-ATX (244 × 244 mm)
付属品マニュアル、サポートDVD、I//Oシールドパネル、SATA 6Gb/s ケーブル ×2、M.2固定用ネジセットマニュアル、サポートDVD、I//Oシールドパネル、SATA 6Gb/s ケーブル ×2、M.2固定用ネジセットマニュアル、サポートDVD、I//Oシールドパネル、SATA 6Gb/s ケーブル ×2、M.2固定用ネジセット、TUF GAMINGステッカー
保証期間1年間1年間1年間
JAN/EUCコード019287682636201928768268670192876823668
発売日2020-08-22
2020-08-22
2020-08-22
アーク参考価格読み込み中読み込み中読み込み中
  製品詳細 製品詳細 製品詳細

BIOSTAR

第3世代 AMD Ryzen「Matisse」、AMD Ryzen 4000G APU「Renoir」対応AMD A520チップセット搭載MicroATXサイズ!PCIe3.0×4接続対応M.2スロット、Realtek GbE等を搭載しています。メモリスロット2本のコスト重視モデル。
A520MH
税込価格: 7,678円

新発売

詳しく見る

参考比較表:Ryzen PRO 4000Gシリーズ


型番100-000000148100-000000143100-000000145
シリーズAMD Ryzen PRO 4000 シリーズAMD Ryzen PRO 4000 シリーズAMD Ryzen PRO 4000 シリーズ
メーカーAMDAMDAMD
コードネームRenoirRenoirRenoir
コア数4コア6コア8コア
スレッド数8スレッド12スレッド16スレッド
動作クロック3.8GHz3.7GHz3.6GHz
最大ブーストクロック4.0GHz4.2GHz4.4GHz
キャッシュ6MB (2MB L2キャッシュ + 4MB L3キャッシュ)11MB (3MB L2キャッシュ + 8MB L3キャッシュ)12MB (4MB L2キャッシュ + 8MB L3キャッシュ)
TDP65W (cTDP 45-65W)65W (cTDP 45-65W)65W (cTDP 45-65W)
対応メモリーDDR4-3200 (2DIMM まで)
DDR4-2933 (1Rank / 4DIMM) ※X570MB搭載時
DDR4-2667 (1Rank / 4DIMM) ※B550MB搭載時
DDR4-2667 (2Rank / 4DIMM) ※X570MB搭載時
DDR4-2400 (2Rank / 4DIMM) ※B550MB搭載時
DDR4-3200 (2DIMM まで)
DDR4-2933 (1Rank / 4DIMM) ※X570MB搭載時
DDR4-2667 (1Rank / 4DIMM) ※B550MB搭載時
DDR4-2667 (2Rank / 4DIMM) ※X570MB搭載時
DDR4-2400 (2Rank / 4DIMM) ※B550MB搭載時
DDR4-3200 (2DIMM まで)
DDR4-2933 (1Rank / 4DIMM) ※X570MB搭載時
DDR4-2667 (1Rank / 4DIMM) ※B550MB搭載時
DDR4-2667 (2Rank / 4DIMM) ※X570MB搭載時
DDR4-2400 (2Rank / 4DIMM) ※B550MB搭載時
対応メモリーサイズ最大128GB (32GB×4)最大128GB (32GB×4)最大128GB (32GB×4)
メモリーチャンネル2「デュアルチャンネル」2「デュアルチャンネル」2「デュアルチャンネル」
ECCメモリ対応ECC対応 (搭載MB側の対応が必要です)ECC対応 (搭載MB側の対応が必要です)ECC対応 (搭載MB側の対応が必要です)
PCI Express リビジョン3.03.03.0
PCI Express 最大レーン数24 (16x GPU / 4x General / 4x Chipset Link)24 (16x GPU / 4x General / 4x Chipset Link)24 (16x GPU / 4x General / 4x Chipset Link)
内蔵グラフィックスRadeon GraphicsRadeon GraphicsRadeon Graphics
グラフィックスコア数6 (384 CU)7 (448 CU)8 (512 CU)
グラフィックスクロック(最大)1700MHz1900MHz2100MHz
グラフィックス対応APIDirectX 12/OpenGL 4.5/VulkanDirectX 12/OpenGL 4.5/VulkanDirectX 12/OpenGL 4.5/Vulkan
CPUクーラー付属なし (別売り)なし (別売り)なし (別売り)
保証期間1年間1年間1年間
JAN/EUCコード494651609206049465160920534946516092046
発売日2020-08-08
2020-08-08
2020-08-08
