ASRockから第11世代 intel CPU対応LGA1200ソケット搭載マイクロATXマザーボード「B560M Steel Legend」と「Z590M Pro4」が登場

ASRockからデスクトップ向け第10、第11世代インテルCoreプロセッサーに対応するintel Z590チップセット搭載LGA1200対応マイクロATXマザーボード「Z590M Pro4」とintel B560チップセット搭載マイクロATXマザーボード「B560M Steel Legend」が登場、2021年3月26日(金)より販売を開始している。

ビュー: 643
公開日: 2021-03-26 new

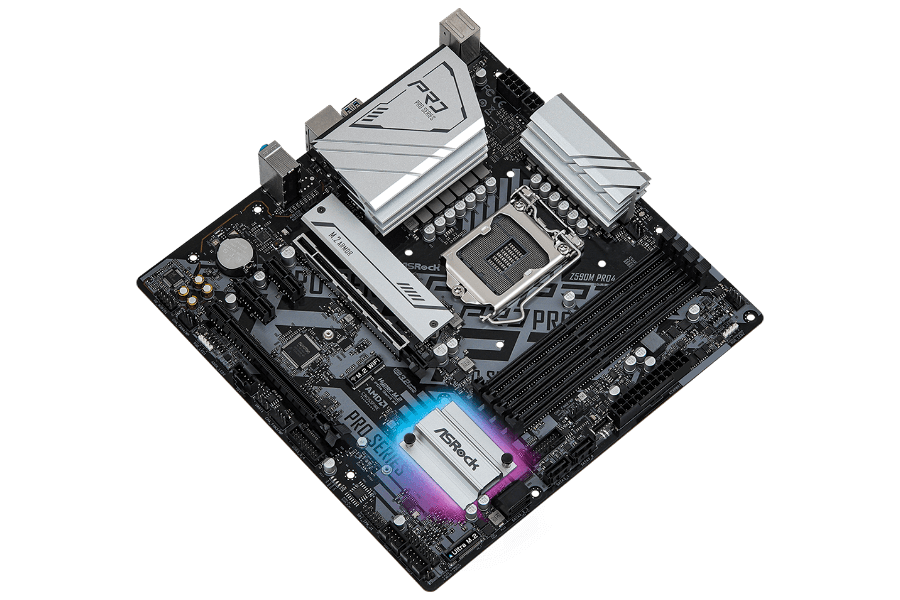

ビジネスなどに最適な Micro-ATX マザーボード「Z590M Pro4」


ビジネスなどに最適な「ASRock PRO」シリーズからMicro-ATXサイズのintel Z590チップセットを搭載した「Z590M Pro4」が登場。

主な特長は、12 フェーズ電源設計、プレミアム50Aパワーチョーク、同期バックセットダウン電圧アプリケーション用に最適化された統合型パワーステージソリューション「Dr.MOS」を採用している。


主な仕様面では、PCIe4.0対応PCIe×16スロット、PCIe4.0 x4対応ヒートシンク付きUltra M.2 スロットやIntelチップ(219-V)ギガビット有線LANを搭載。 ただしPCIe4.0は第11世代COREプロセッサーと組み合わせた場合に限られるので留意しておきたい。

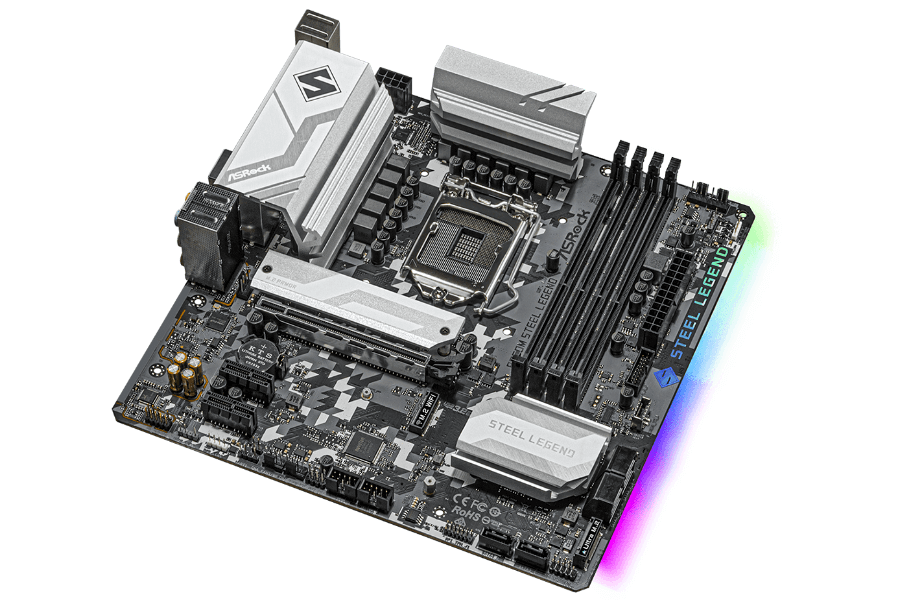

高耐久を謳うSteel Legendシリーズから「B560M Steel Legend」


耐久性にこだわった「Steel Legend」シリーズからはMicro-ATXサイズのintel B560チップセットを搭載した「B560M Steel Legend」が登場。

主な特長は独自設計PCBをベースに10フェーズ構成のDr.MOS電源やプレミアム60Aパワーチョークを採用し安定性、が向上している点。


その他、PCIe4.0対応PCIe×16スロット、フロントUSB3.2 Gen2×2 Type-C、PCIe4.0 x4対応ヒートシンク付きUltra M.2 スロットやDragon 2.5 ギガビット有線LANを搭載。


その他のスペック詳細は下記を確認してほしい。


型番Z590M Pro4B560M Steel Legend
メーカーASRockASRock
ブランドASRock/ProSteel Legend
シリーズインテル 500シリーズインテル 500シリーズ
対応ソケットLGA1200LGA1200
対応CPU第11世代/第10世代 インテル® Core™ プロセッサー (※第9世代以前のインテル® Core™ プロセッサーとは互換性がありませんのでご注意ください。また、Celeron G5920とG5900は非対応となりますのでご注意下さい。)第11世代/第10世代 インテル® Core™ プロセッサー (※第9世代以前のインテル® Core™ プロセッサーとは互換性がありませんのでご注意ください。また、Celeron G5920とG5900は非対応となりますのでご注意下さい。)
搭載チップセットintel Z590intel B560
メモリスロット4× DDR4 UDIMM4× DDR4 UDIMM
対応メモリスピードDDR4-3600+(OC)/3200/2933/2666/2400/2133 MHz ※第11世代 Core i9/i7/i5搭載時 : DDR4-3300MHz以上はオーバークロック動作の為、動作保証対象外となります。
DDR4-3600+(OC)/3200(OC)/2933/2666/2400/2133 MHz ※第10世代 Core i9/i7搭載時 : DDR4-3000MHz以上はオーバークロック動作の為、動作保証対象外となります。
DDR4-3600+(OC)/3200(OC)/2933(OC)/2666/2400/2133 MHz ※第10世代 Core i5/i3、Pentium Gold/Celeron搭載時 : DDR4-2800MHz以上はオーバークロック動作の為、動作保証対象外となります。
DDR4-3600+(OC)/3200/2933/2666/2400/2133 MHz ※第11世代 Core i9/i7/i5搭載時 : DDR4-3300MHz以上はオーバークロック動作の為、動作保証対象外となります。
DDR4-3600+(OC)/3200(OC)/2933/2666/2400/2133 MHz ※第10世代 Core i9/i7搭載時 : DDR4-3000MHz以上はオーバークロック動作の為、動作保証対象外となります。
DDR4-3600+(OC)/3200(OC)/2933(OC)/2666/2400/2133 MHz ※第10世代 Core i5/i3、Pentium Gold/Celeron搭載時 : DDR4-2800MHz以上はオーバークロック動作の為、動作保証対象外となります。
メモリ最大搭載容量最大128GB (32GB×4)最大128GB (32GB×4)
メモリチャンネルアーキテクチャー2「デュアルチャンネル」2「デュアルチャンネル」
対応メモリプロファイルタイプXMPXMP
ECCメモリ対応ECC非対応ECC非対応
グラフィックス出力機能1× DisplayPort 1.4
1× HDMI 2.0b
(2画面出力対応 : CPU内蔵グラフィックス機能を利用 ※出力可能な解像度は搭載CPUのGPU機能に依存します)
1× DisplayPort 1.4
1× HDMI 2.0b
(2画面出力対応 : CPU内蔵グラフィックス機能を利用 ※出力可能な解像度は搭載CPUのGPU機能に依存します)
拡張スロット1× PCIe 4.0×16 スロット (※第10世代 CPU搭載時はPCIe3.0動作となります。)
1× PCIe 3.0×4 スロット (×16スロット形状)
2× PCIe 3.0×1 スロット
1× M.2 スロット (M2_WIFI、Key E、Type2230 WiFi/BTモジュール もしくは インテル CNVi用CRFモジュールをサポート)
1× PCIe 4.0×16 スロット (※第10世代 CPU搭載時はPCIe3.0動作となります。)
2× PCIe 3.0×1 スロット
1× M.2 スロット (M2_WIFI、Key E、Type2230 WiFi/BTモジュール もしくは インテル CNVi用CRFモジュールをサポート)
マルチGPU対応2-Way AMD CROSSFIRE--
オーディオ機能Realtek ALC897 8CH HD Audio (8CH オーディオ出力はフロントパネルのHDオーディオモジュールを使用時に対応)Realtek ALC897 8CH HD Audio
ストレージ機能1× M.2 スロット (M2_1、Key M、type 2260/2280 SSD対応、ヒートシンク付き(取り外し可能)、SATA(6Gb/s)もしくはPCIe Gen3×4(32Gb/s)接続(チップセット接続)、PCIe Gen4×4(64Gb/s)接続(第11世代CPU搭載時のみ動作可能)のいずれかをサポート ※SATA接続時はSATA3_3ポートと排他仕様となります。)
1× M.2 スロット (M2_2、Key M、type 2260/2280 SSD対応、SATA(6Gb/s)もしくはPCIe Gen3×4(32Gb/s)いずれかの接続をサポート)
4× SATA 6Gb/s ポート (intel Z590 [RAID 0/1/5/10、インテルRST対応] : M.2スロットと排他仕様あり)
1× M.2 スロット (M2_1、Key M、type 2242/2260/2280 SSD対応、ヒートシンク付き(取り外し可能)、PCIe Gen3×4(32Gb/s)接続(チップセット接続)もしくは PCIe Gen4×4(64Gb/s)接続(第11世代CPU搭載時のみ動作可能)のいずれかをサポート)
1× M.2 スロット (M2_2、Key M、type 2280 SSD対応、SATA(6Gb/s)もしくはPCIe Gen3×4(32Gb/s)いずれかの接続をサポート : SATA接続時SATA3_1ポートと排他仕様)
6× SATA 6Gb/s ポート (intel B560 [AHCI対応] : M.2スロットと排他仕様あり)
USBポート2× USB3.1 Gen2 (USB3.2 Gen2) Type-A (intel Z590 : 2× バックパネル)
2× USB3.0 (USB3.2/3.1 Gen1) Type-A (intel Z590 : 2× バックパネル)
2× USB2.0 Type-A (intel Z590 : 2× バックパネル)
1× フロント USB3.0 (USB3.2/3.1 Gen1) Type-C ポート (intel Z590 : 1× フロントパネルコネクタ)
2× USB3.0 (USB3.2/3.1 Gen1) ポート (intel Z590 : 1× 基板上コネクタ、2ポート対応)
2× USB2.0 ポート (intel Z590 : 1× 基板上コネクタ、2ポート対応)
4× USB3.0 (USB3.2/3.1 Gen1) Type-A (intel B560 + USB HUB : 4× バックパネル)
2× USB2.0 Type-A (intel B560 : 2× バックパネル)
1× フロント USB3.2 (USB3.2 Gen2×2) Type-C ポート (intel B560 : 1× フロントパネルコネクタ)
2× USB3.0 (USB3.2/3.1 Gen1) ポート (intel B560 : 1× 基板上コネクタ、2ポート対応)
4× USB2.0 ポート (intel B560 : 2× 基板上コネクタ、4ポート対応)
ネットワーク機能1× Gigabit LAN (RJ45) ポート (intel I219-V)1× 2.5Gigabit LAN (RJ45) ポート (Realtek RTL8125BG)
無線ネットワーク機能----
LEDエフェクト搭載 (POLYCHROME RGB)搭載 (POLYCHROME RGB)

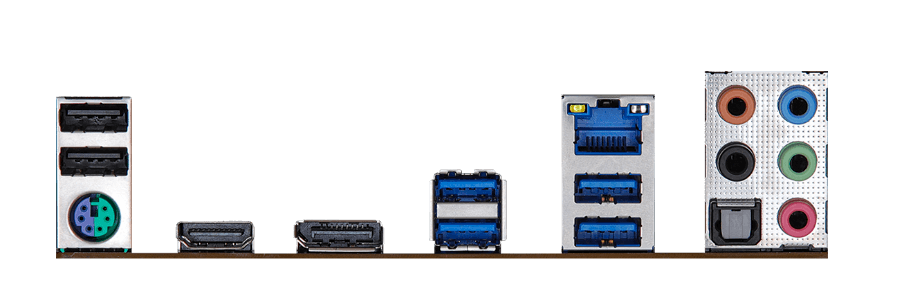

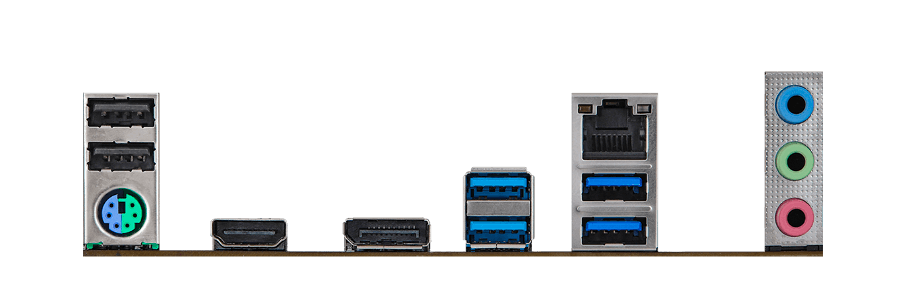

バックパネルポート1× DisplayPort ポート
1× HDMI ポート
1× PS/2 キーボード/マウス ポート
2× USB3.1 Gen2 (USB3.2 Gen2) Type-A ポート
2× USB3.0 (USB3.2 Gen1) Type-A ポート
2× USB2.0 Type-A ポート
1× LAN (RJ45) ポート
3× オーディオジャック
1× DisplayPort ポート
1× HDMI ポート
1× PS/2 キーボード/マウス ポート
4× USB3.0 (USB3.2 Gen1) Type-A ポート
2× USB2.0 Type-A ポート
1× LAN (RJ45) ポート
1× 光デジタルS/PDIF出力
5× オーディオジャック
マザーボード規格Micro-ATX (244 × 244 mm)Micro-ATX (244 × 244 mm)
対応OS Windows 10 (64bit)Windows 10 (64bit)
主な特徴安定した信頼性でビジネスなどに最適な「ASRock PRO」シリーズ! 第11世代/第10世代 intel Coreプロセッサ対応 intel Z590チップセット搭載MicroATXサイズ!RGB LEDイルミネーション機能、PCIe4.0※対応PCIe×16スロット、PCIe4.0※×4接続対応M.2スロット、PCIe3.0×4接続対応M.2スロット、intel GbE等を搭載しています。
12 電源フェーズ設計 : 頑丈なコンポーネントとCPUへの完全かつスムーズな電力供給を特徴としています。さらに、上級ゲーム愛好家向けに、内部温度を上昇させることなく、比類のないオーバークロック機能と強化された性能を実現します。
Dr. MOS : Dr.MOSは、同期バックセットダウン電圧アプリケーション用に最適化された統合型パワーステージソリューションです。 従来のディスクリートMOSFETと比較して、各相に高電流をインテリジェントに供給し、熱結果を改善し、優れた性能を実現します。
プレミアム50Aパワーチョーク : ASRockのプレミアム50Aパワーチョークは、従来のチョークと比較して効果的に飽和電流を最大3倍向上させ、マザーボードに供給するVcore電圧を強化します。
コストパフォーマンスと耐久性にこだわった「Steel Legend」シリーズ! 第11世代/第10世代 intel Coreプロセッサ対応 intel B560チップセット搭載MicroATXサイズ!RGB LEDイルミネーション機能、PCIe4.0※対応PCIe×16スロット、フロントUSB3.2 Gen2×2 Type-C、PCIe4.0※×4接続対応M.2スロット、PCIe3.0×4接続対応M.2スロット、Realtek 2.5GbE等を搭載しています。
10 電源フェーズ設計 : 頑丈なコンポーネントとCPUへの完全かつスムーズな電力供給を特徴としています。さらに、上級ゲーム愛好家向けに、内部温度を上昇させることなく、比類のないオーバークロック機能と強化された性能を実現します。
Dr. MOS : Dr.MOSは、同期バックセットダウン電圧アプリケーション用に最適化された統合型パワーステージソリューションです。 従来のディスクリートMOSFETと比較して、各相に高電流をインテリジェントに供給し、熱結果を改善し、優れた性能を実現します。
プレミアム60Aパワーチョーク : ASRockのプレミアム60Aパワーチョークは、従来のチョークと比較して効果的に飽和電流を最大3倍向上させ、マザーボードに供給するVcore電圧を強化します。
付属品マニュアル、サポートDVD、I/Oシールドパネル、SATA 6Gb/s ケーブル ×2、M.2ネジセットマニュアル、サポートDVD、I/Oシールドパネル、SATA 6Gb/s ケーブル ×2、M.2ネジセット
備考※商品外観、仕様、付属品等は予告なく変更されることがございます。※商品外観、仕様、付属品等は予告なく変更されることがございます。
保証期間2年間2年間
JAN/EUCコード47104839338444710483934179
発売日2021-03-26
2021-03-26
