ASUS C236チップセット搭載LGA1151対応マザーボードにMicroATXモデル「P10S-M WS」
ASUSからintel Xeon E3-1200 v5シリーズと第6世代Coreプロセッサーに対応するソケットLGA1151、インテル C236チップセット搭載クリエイター向けMicroATXマザーボード「P10S-M WS」が2016年8月26日(土)より販売を開始。 ATXモデルASUS P10S WSのサイズ違いとなるバリエーションモデル。
ASUSのC236チップセットを搭載したMicroATXマザーボード

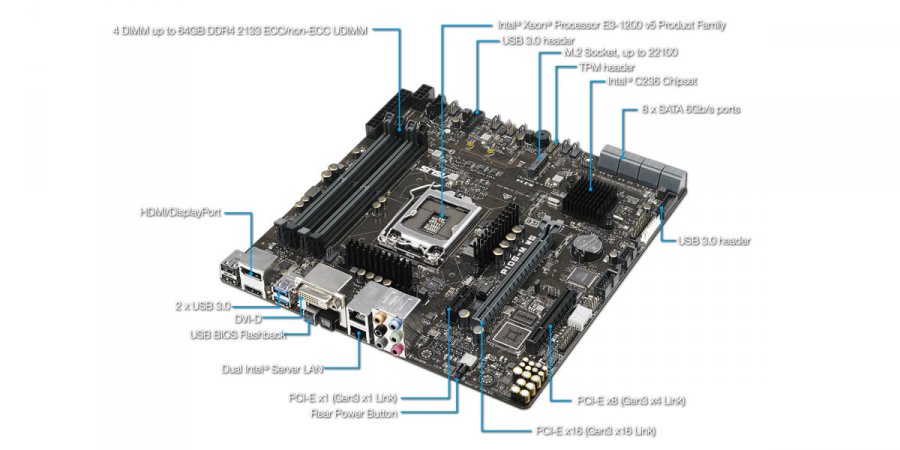

「ASUS P10S-M WS」はワークステーション用のインテルC236チップセットを搭載した 、ソケットLGA1151(intel Xeon E3-1200 v5シリーズ、第6世代Coreプロセッサーファミリー)に対応するMicroATXマザーボード。

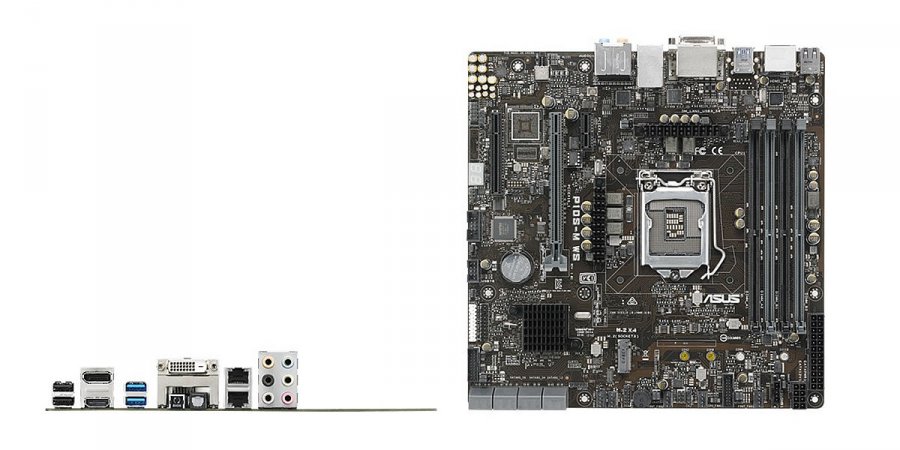

主な特長として、C236チップセットを採用し、Xeon E3-1200 v5、Core i3、Pentium、Celeronプロセッサーを使用すれば、U-DIMM ECCタイプの288Pin DDR4メモリーに対応可能でメモリースロットを4つ備え最大64GBまで増設が可能。 プロセッサーに搭載されたグラフィックス機能にも対応し、背面ポートに実装されているDisplayPort・HDMI・DVI-D出力経由で最大3画面出力が可能。
主な仕様は、対応ソケットはLGA1151、チップセットはインテルC236、22110サイズ対応PCIe Gen3×4接続M.2スロットを1つ搭載(通常は2280、数値末尾2桁が長さを表しており、22110は2280より長い。)、PCI Express(3.0) x16を1スロット、PCI Express x4を1スロット(x8形状)、PCI Express x1を1スロット、サーバーグレードのintel I210AT ギガビットLANを2つ搭載、8chオーディオ搭載、USBは3.0 リアx2(フロント用ピンヘッダx2)、USB 2.0 リアx2(フロント用ピンヘッダx1)、6Gbps SATAポート x8、フォームファクタはMicroATXでサイズは244 x 244 mm。
補足、intel C236とその他intel主要チップセットの比較
チップセット | Z170 | C232 | C236 |
---|---|---|---|
CPUソケット | LGA1151 | LGA1151 | LGA1151 |
対応プロセッサ | Core-i、Pentium、Celeron | Xeon、Core-i、Pentium、Celeron | Xeon、Core-i、Pentium、Celeron |
オーバークロックサポート | 対応 | 非対応 | 非対応 |
オンボードグラフィックス | 対応※1 | 非対応 | 対応※1 |
ECCサポート | 非対応 | 対応※2 | 対応※2 |
最大PCI-Eレーン数 | 20 | 8 | 20 |
PCI-E構成 | 1x16、2x8、1x8+2x4 | 1x16、2x8、1x8+2x4 | 1x16、2x8、1x8+2×4 |
USB2.0 | 最大14 | 最大6 | 最大4 |
USB3.0 | 最大10 | 最大6 | 最大10 |
S-ATAIII | 6 | 6 | 8 |
intel VT-d ※3 | 対応 | 非対応 | 対応 |
intel vPro | 非対応 | 非対応 | 対応 |
intel RST | 非対応 | 対応 | 対応 |
intel RST Enterprise | 非対応 | 対応 | 対応 |
intel Node Manager | 非対応 | 非対応 | 対応 |
intel SRT | 非対応 | 対応 | 対応 |
TET ※4 | 非対応 | 対応 | 対応 |
※1 対応/非対応は選択するプロセッサーに依存する。
※2 ECC対応プロセッサとの組み合わせが必要。
※3 intel Virtualization technology.
※4 Trusted Execution Technology.
