Mini-ITXでXeon E3 v5プロセッサをオンボード実装するコンパクトでハイパワーなサーバー用マザー「ASRock Rack C236 WSI4」シリーズ

ASRock RackからMini-ITXとコンパクトなファームファクタながらIntel XeonプロセッサーE3 v5ファミリー上位モデルとC236チップセットの組み合わせをオンボード実装するサーバー、ワークステーション向けのハイパワーボードC236 WSI4シリーズXeon E3-1565L v5搭載「C236 WSI4-65L」、Xeon E3-1585L v5搭載「C236 WSI4-85L」、Xeon E3-1585 v5搭載「C236 WSI4-85」の3モデルが登場。 Iris Pro P580グラフィックスやGbLAN4ポート、M.2 2280 1スロットも搭載。

ビュー: 11023
公開日: 2016-11-24 (更新 2018-04-02)

C236、Xeonオンボード搭載、intel GbLANx4のモンスタースペックMini-ITXマザーボード


ASRock Rack C236 WSI4シリーズはC236チップセットを採用し、Mini-ITXサイズながらSkylake世代の4コア8スレッドタイプのXeon E3 v5プロセッサーをオンボード搭載するサーバー、ワークステーション向けのハイパフォーマンスマザーボード。

ラインナップはXeon E3-1565L v5プロセッサ(ベース2.5GHz/ターボ3.5GHz TDP35W)搭載の「C236 WSI4-65L」、Xeon E3-1585L v5プロセッサ(ベース3.0GHz/ターボ3.7GHz TDP45W)搭載の「C236 WSI4-85L」、Xeon E3-1585 v5プロセッサ(ベース3.5GHz/ターボ3.9GHz TDP65W)搭載の「C236 WSI4-85」3モデル。


主な特長は、Mini-ITX(サイズ170x170mm)ながらIris Pro P580グラフィックスを実装するIntel XeonプロセッサーE3 v5シリーズ(FCBGA1440ピン)をオンボードで搭載し、コンパクトでパワフルなパフォーマンスを実現している点。

また、Gigabit LANを4ポート(intel i210 x3、i219LM x1)や、M.2 2280(SATA) x1スロットを搭載している。

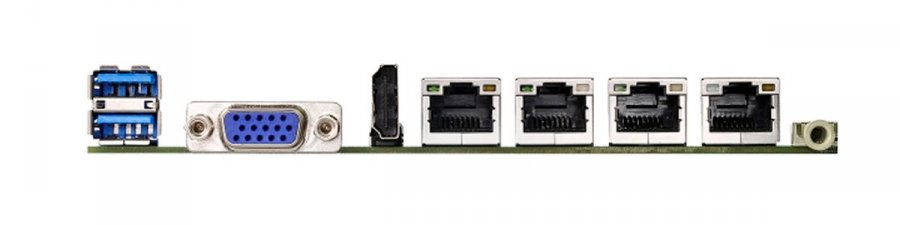

その他のスペックとしては、チップセットにintel C236、メモリはDDR4-SODIMM x4、ストレージはSATA3.0(6Gbps)x6、PCI-Express X16スロット (PCIe3.0対応)x1、ディスプレイ出力はD-Sub x1とHDMI x1、USBはUSB3.0 x5 (リア x2 、フロントピンヘッダ x1 、 内部Type-Aポート x1)とUSB2.0 x2 (フロントピンヘッダ x1)など。

基本的にはプロセッサーとグラフィックスのスペック以外は共通、以下に横比較表を作成してみたので参考になれば幸いだ。

型番 C236 WSI4-65L C236 WSI4-85L C236 WSI4-85
搭載プロセッサ Xeon E3-1565L v5 Xeon E3-1585L v5 Xeon E3-1585 v5
開発コード名 Skylake Skylake Skylake
リソグラフィー 14nm 14nm 14nm
コア数 4 4 4
スレッド数 8 8 8
ベースクロック 2.5GHz 3.0GHz 3.5GHz
ターボ・ブースト時(最大) 3.5GHz 3.7GHz 3.9GHz
キャッシュ 8MB 8MB 8MB
バススピード 8GT/s DMI3 8GT/s DMI3 8GT/s DMI3
TDP 35W 45W 65W
対応メモリ 260pin DDR4-SODIMM x4 260pin DDR4-SODIMM x4 260pin DDR4-SODIMM x4
メモリ速度 2133MHz 2133MHz 2133MHz
メモリ最大 64GB 64GB 64GB
ECC メモリ 対応 対応 対応
グラフィックス Iris Pro Graphics P580 Iris Pro Graphics P580 Iris Pro Graphics P580
グラフィックスクロック 350MHz 350MHz 350MHz
グラフィックス最大クロック 1.05GHz 1.15GHz 1.15GHz

サポートOSは、Windows Server 2008 R2 (64bit)、Windows Server 2012 (64bit)、Windows Server 2012 R2 (64bit)、RedHat Enterprise Linux Server 6.6 (32/64bit) / 7.0 (64bit)、SUSE Enterprise Linux Server 11 SP3 (32/64bit) / 12.0 (64bit)、Ubuntu 15.04 (64bit) / 15.10 (64bit) (AHCI mode)等としている。(2016年10月現在)
